Chapitre IV
Modélisation numérique
62

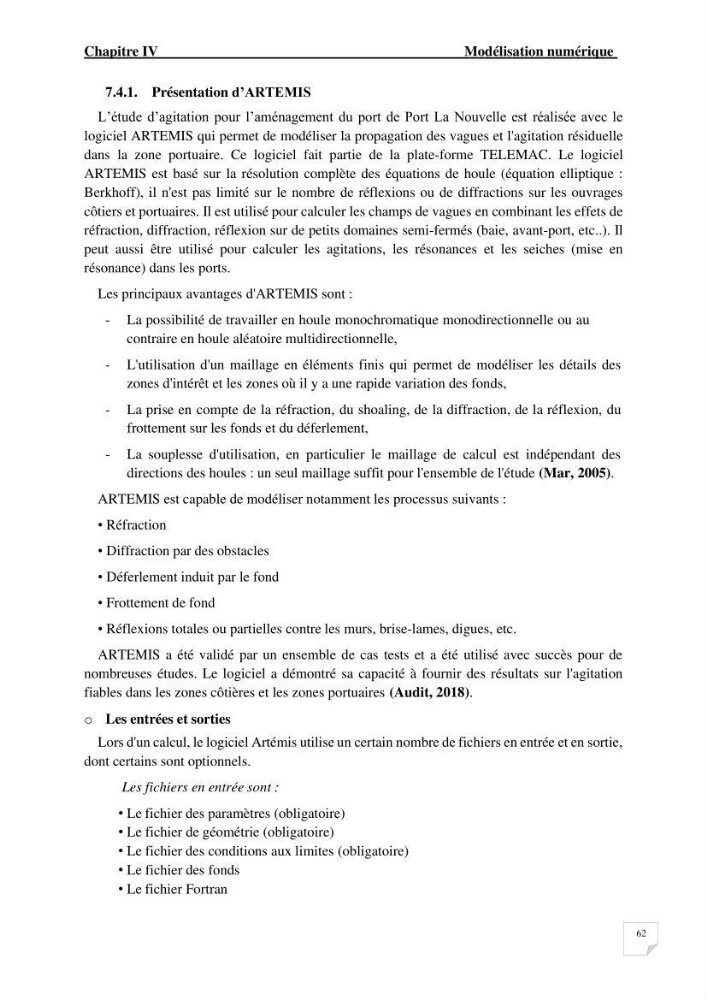

7.4.1. Présentation d’ARTEMIS
L’étude d’agitation pour l’aménagement du port de Port La Nouvelle est réalisée avec le
logiciel ARTEMIS qui permet de modéliser la propagation des vagues et l'agitation résiduelle
dans la zone portuaire. Ce logiciel fait partie de la plate-forme TELEMAC. Le logiciel
ARTEMIS est basé sur la résolution complète des équations de houle (équation elliptique :
Berkhoff), il n'est pas limité sur le nombre de réflexions ou de diffractions sur les ouvrages
côtiers et portuaires. Il est utilisé pour calculer les champs de vagues en combinant les effets de
réfraction, diffraction, réflexion sur de petits domaines semi-fermés (baie, avant-port, etc..). Il
peut aussi être utilisé pour calculer les agitations, les résonances et les seiches (mise en
résonance) dans les ports.
Les principaux avantages d'ARTEMIS sont :
- La possibilité de travailler en houle monochromatique monodirectionnelle ou au
contraire en houle aléatoire multidirectionnelle,
- L'utilisation d'un maillage en éléments finis qui permet de modéliser les détails des
zones d'intérêt et les zones où il y a une rapide variation des fonds,
- La prise en compte de la réfraction, du shoaling, de la diffraction, de la réflexion, du
frottement sur les fonds et du déferlement,
- La souplesse d'utilisation, en particulier le maillage de calcul est indépendant des
directions des houles : un seul maillage suffit pour l'ensemble de l'étude (Mar, 2005).
ARTEMIS est capable de modéliser notamment les processus suivants :
• Réfraction
• Diffraction par des obstacles
• Déferlement induit par le fond
• Frottement de fond
• Réflexions totales ou partielles contre les murs, brise-lames, digues, etc.
ARTEMIS a été validé par un ensemble de cas tests et a été utilisé avec succès pour de
nombreuses études. Le logiciel a démontré sa capacité à fournir des résultats sur l'agitation
fiables dans les zones côtières et les zones portuaires (Audit, 2018).
o Les entrées et sorties
Lors d'un calcul, le logiciel Artémis utilise un certain nombre de fichiers en entrée et en sortie,
dont certains sont optionnels.
Les fichiers en entrée sont :
• Le fichier des paramètres (obligatoire)
• Le fichier de géométrie (obligatoire)
• Le fichier des conditions aux limites (obligatoire)
• Le fichier des fonds
• Le fichier Fortran
