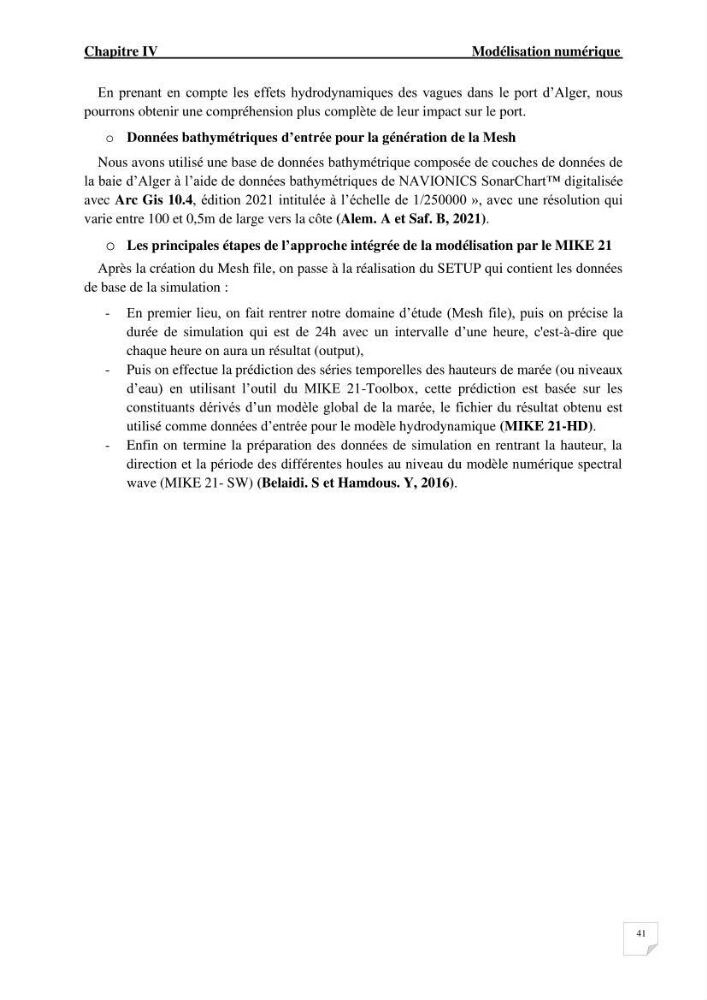

Chapitre IV
Modélisation numérique
41
En prenant en compte les effets hydrodynamiques des vagues dans le port d’Alger, nous
pourrons obtenir une compréhension plus complète de leur impact sur le port.
o Données bathymétriques d’entrée pour la génération de la Mesh
Nous avons utilisé une base de données bathymétrique composée de couches de données de
la baie d’Alger à l’aide de données bathymétriques de NAVIONICS SonarChart™ digitalisée
avec Arc Gis 10.4, édition 2021 intitulée à l’échelle de 1/250000 », avec une résolution qui
varie entre 100 et 0,5m de large vers la côte (Alem. A et Saf. B, 2021).
o Les principales étapes de l’approche intégrée de la modélisation par le MIKE 21
Après la création du Mesh file, on passe à la réalisation du SETUP qui contient les données
de base de la simulation :
- En premier lieu, on fait rentrer notre domaine d’étude (Mesh file), puis on précise la
durée de simulation qui est de 24h avec un intervalle d’une heure, c'est-à-dire que
chaque heure on aura un résultat (output),
- Puis on effectue la prédiction des séries temporelles des hauteurs de marée (ou niveaux
d’eau) en utilisant l’outil du MIKE 21-Toolbox, cette prédiction est basée sur les
constituants dérivés d’un modèle global de la marée, le fichier du résultat obtenu est
utilisé comme données d’entrée pour le modèle hydrodynamique (MIKE 21-HD).
- Enfin on termine la préparation des données de simulation en rentrant la hauteur, la
direction et la période des différentes houles au niveau du modèle numérique spectral
wave (MIKE 21- SW) (Belaidi. S et Hamdous. Y, 2016).
