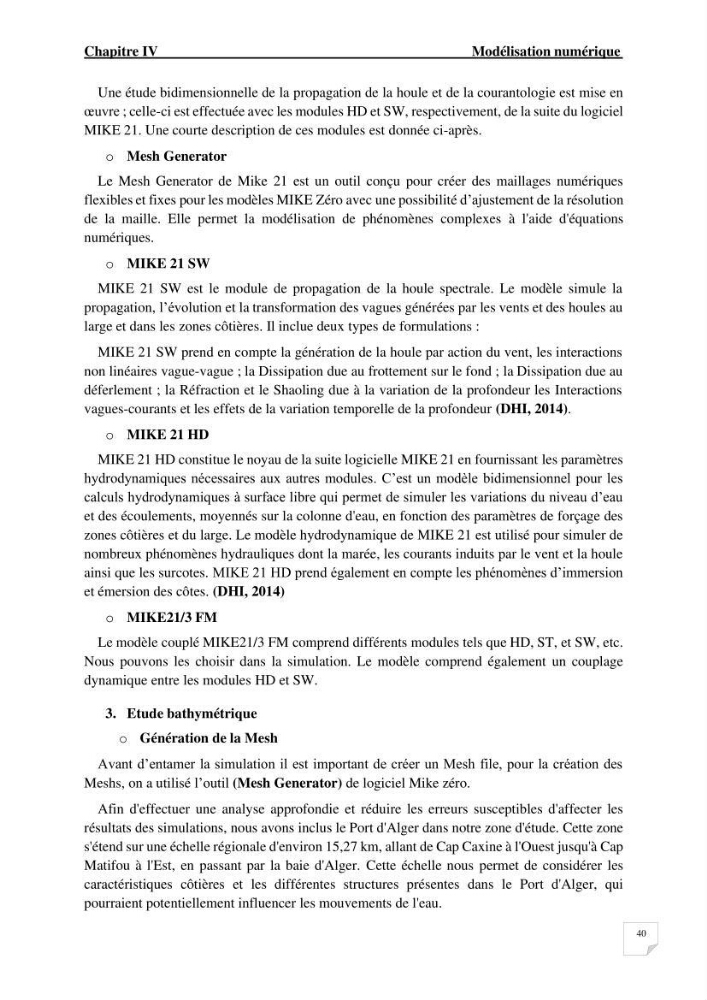

Chapitre IV
Modélisation numérique
40
Une étude bidimensionnelle de la propagation de la houle et de la courantologie est mise en
œuvre ; celle-ci est effectuée avec les modules HD et SW, respectivement, de la suite du logiciel
MIKE 21. Une courte description de ces modules est donnée ci-après.
o Mesh Generator
Le Mesh Generator de Mike 21 est un outil conçu pour créer des maillages numériques
flexibles et fixes pour les modèles MIKE Zéro avec une possibilité d’ajustement de la résolution
de la maille. Elle permet la modélisation de phénomènes complexes à l'aide d'équations
numériques.
o MIKE 21 SW
MIKE 21 SW est le module de propagation de la houle spectrale. Le modèle simule la
propagation, l’évolution et la transformation des vagues générées par les vents et des houles au
large et dans les zones côtières. Il inclue deux types de formulations :
MIKE 21 SW prend en compte la génération de la houle par action du vent, les interactions
non linéaires vague-vague ; la Dissipation due au frottement sur le fond ; la Dissipation due au
déferlement ; la Réfraction et le Shaoling due à la variation de la profondeur les Interactions
vagues-courants et les effets de la variation temporelle de la profondeur (DHI, 2014).
o MIKE 21 HD
MIKE 21 HD constitue le noyau de la suite logicielle MIKE 21 en fournissant les paramètres
hydrodynamiques nécessaires aux autres modules. C’est un modèle bidimensionnel pour les
calculs hydrodynamiques à surface libre qui permet de simuler les variations du niveau d’eau
et des écoulements, moyennés sur la colonne d'eau, en fonction des paramètres de forçage des
zones côtières et du large. Le modèle hydrodynamique de MIKE 21 est utilisé pour simuler de
nombreux phénomènes hydrauliques dont la marée, les courants induits par le vent et la houle
ainsi que les surcotes. MIKE 21 HD prend également en compte les phénomènes d’immersion
et émersion des côtes. (DHI, 2014)
o MIKE21/3 FM
Le modèle couplé MIKE21/3 FM comprend différents modules tels que HD, ST, et SW, etc.
Nous pouvons les choisir dans la simulation. Le modèle comprend également un couplage
dynamique entre les modules HD et SW.
3. Etude bathymétrique
o Génération de la Mesh
Avant d’entamer la simulation il est important de créer un Mesh file, pour la création des
Meshs, on a utilisé l’outil (Mesh Generator) de logiciel Mike zéro.
Afin d'effectuer une analyse approfondie et réduire les erreurs susceptibles d'affecter les
résultats des simulations, nous avons inclus le Port d'Alger dans notre zone d'étude. Cette zone
s'étend sur une échelle régionale d'environ 15,27 km, allant de Cap Caxine à l'Ouest jusqu'à Cap
Matifou à l'Est, en passant par la baie d'Alger. Cette échelle nous permet de considérer les
caractéristiques côtières et les différentes structures présentes dans le Port d'Alger, qui
pourraient potentiellement influencer les mouvements de l'eau.
