Chapitre 4 : Solution de protection et d’aménagement
71

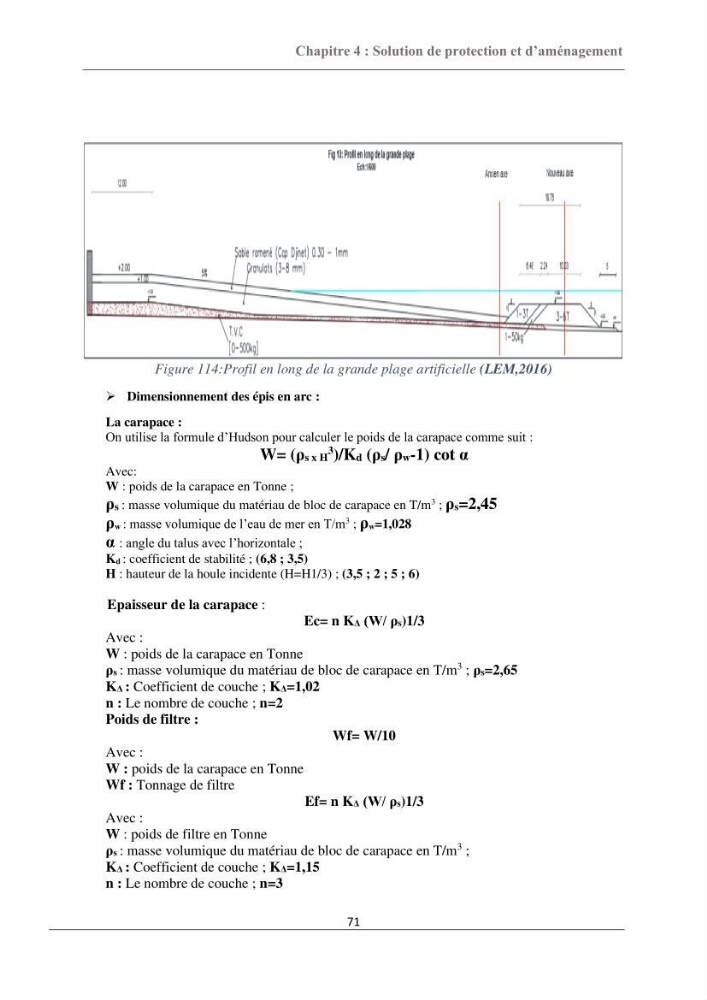

Figure 114:Profil en long de la grande plage artificielle (LEM,2016)
➢ Dimensionnement des épis en arc :
La carapace :
On utilise la formule d’Hudson pour calculer le poids de la carapace comme suit :
W= (ρs x H
3 )/Kd (ρs/ ρw-1) cot α
Avec:
W : poids de la carapace en Tonne ;
ρs : masse volumique du matériau de bloc de carapace en T/m
3 ; ρs=2,45
ρw : masse volumique de l’eau de mer en T/m
3 ; ρw=1,028
α : angle du talus avec l’horizontale ;
Kd : coefficient de stabilité ; (6,8 ; 3,5)
H : hauteur de la houle incidente (H=H1/3) ; (3,5 ; 2 ; 5 ; 6)
Epaisseur de la carapace :
Ec= n KΔ (W/ ρs)1/3
Avec :
W : poids de la carapace en Tonne
ρs : masse volumique du matériau de bloc de carapace en T/m
3 ; ρs=2,65
KΔ : Coefficient de couche ; KΔ=1,02
n : Le nombre de couche ; n=2
Poids de filtre :
Wf= W/10
Avec :
W : poids de la carapace en Tonne
Wf : Tonnage de filtre
Ef= n KΔ (W/ ρs)1/3
Avec :
W : poids de filtre en Tonne
ρs : masse volumique du matériau de bloc de carapace en T/m
3 ;
KΔ : Coefficient de couche ; KΔ=1,15
n : Le nombre de couche ; n=3
