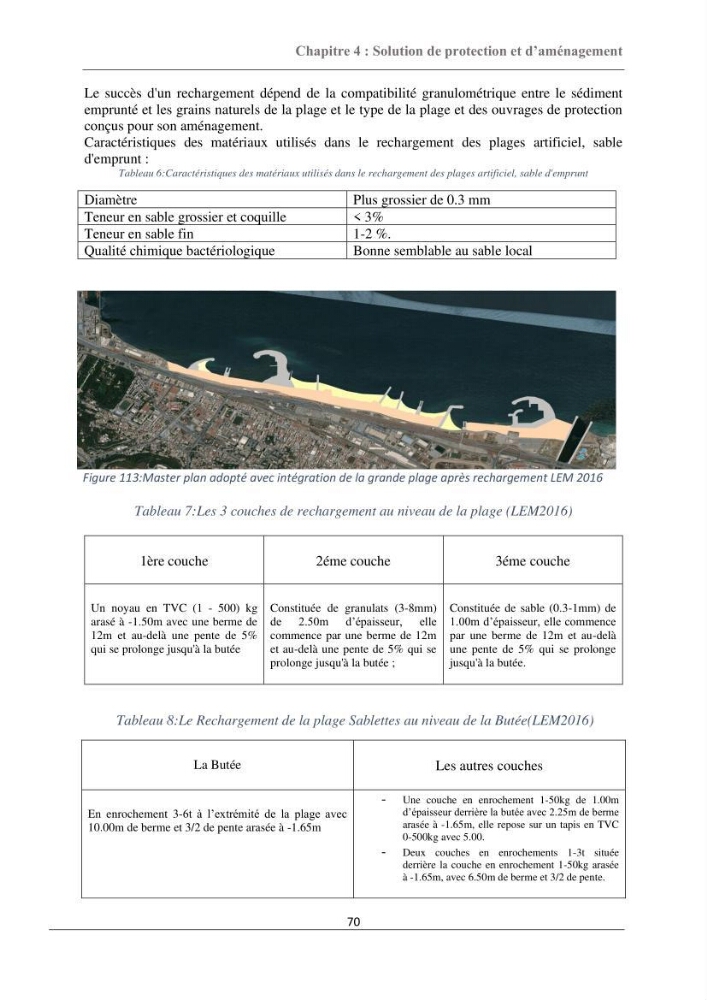

Chapitre 4 : Solution de protection et d’aménagement
70
Le succès d'un rechargement dépend de la compatibilité granulométrique entre le sédiment
emprunté et les grains naturels de la plage et le type de la plage et des ouvrages de protection
conçus pour son aménagement.
Caractéristiques des matériaux utilisés dans le rechargement des plages artificiel, sable
d'emprunt :
Tableau 6:Caractéristiques des matériaux utilisés dans le rechargement des plages artificiel, sable d'emprunt
Diamètre
Plus grossier de 0.3 mm
Teneur en sable grossier et coquille
< 3%
Teneur en sable fin
1-2 %.
Qualité chimique bactériologique
Bonne semblable au sable local
Tableau 7:Les 3 couches de rechargement au niveau de la plage (LEM2016)
Tableau 8:Le Rechargement de la plage Sablettes au niveau de la Butée(LEM2016)
La Butée
Les autres couches
En enrochement 3-6t à l’extrémité de la plage avec
10.00m de berme et 3/2 de pente arasée à -1.65m
- Une couche en enrochement 1-50kg de 1.00m
d’épaisseur derrière la butée avec 2.25m de berme
arasée à -1.65m, elle repose sur un tapis en TVC
0-500kg avec 5.00.
- Deux couches en enrochements 1-3t située
derrière la couche en enrochement 1-50kg arasée
à -1.65m, avec 6.50m de berme et 3/2 de pente.
1ère couche
2éme couche
3éme couche
Un noyau en TVC (1 - 500) kg
arasé à -1.50m avec une berme de
12m et au-delà une pente de 5%
qui se prolonge jusqu'à la butée
Constituée de granulats (3-8mm)
de 2.50m d’épaisseur, elle
commence par une berme de 12m
et au-delà une pente de 5% qui se
prolonge jusqu'à la butée ;
Constituée de sable (0.3-1mm) de
1.00m d’épaisseur, elle commence
par une berme de 12m et au-delà
une pente de 5% qui se prolonge
jusqu'à la butée.
Figure 113:Master plan adopté avec intégration de la grande plage après rechargement LEM 2016
