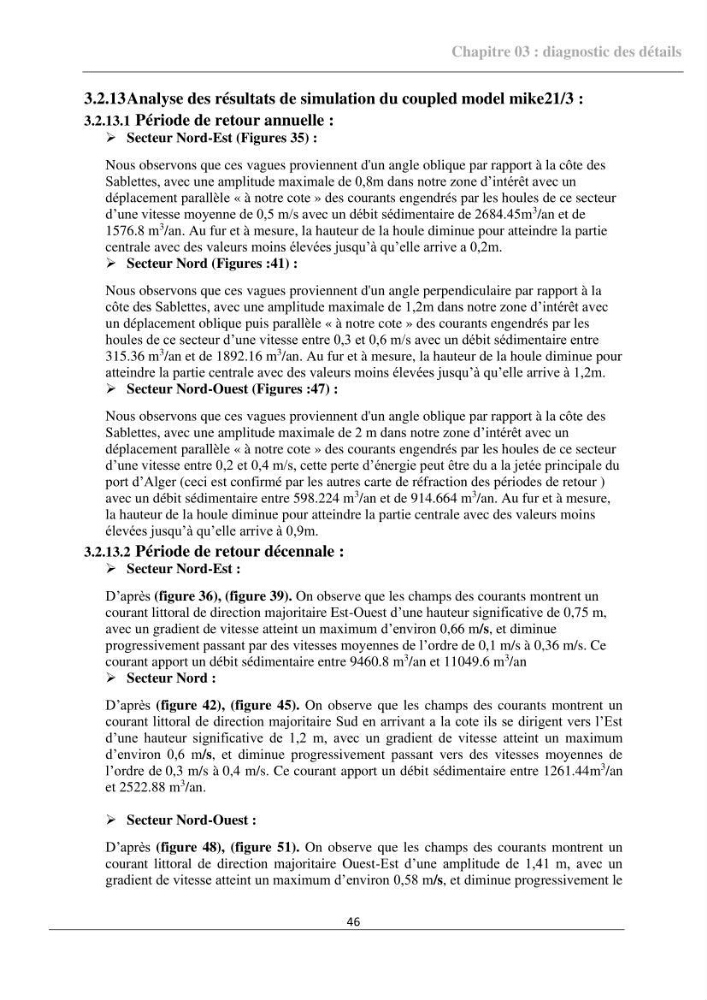

Chapitre 03 : diagnostic des détails
46
3.2.13 Analyse des résultats de simulation du coupled model mike21/3 :
3.2.13.1 Période de retour annuelle :
➢ Secteur Nord-Est (Figures 35) :
Nous observons que ces vagues proviennent d'un angle oblique par rapport à la côte des
Sablettes, avec une amplitude maximale de 0,8m dans notre zone d’intérêt avec un
déplacement parallèle « à notre cote » des courants engendrés par les houles de ce secteur
d’une vitesse moyenne de 0,5 m/s avec un débit sédimentaire de 2684.45m
3 /an et de
1576.8 m
3 /an. Au fur et à mesure, la hauteur de la houle diminue pour atteindre la partie
centrale avec des valeurs moins élevées jusqu’à qu’elle arrive a 0,2m.
➢ Secteur Nord (Figures :41) :
Nous observons que ces vagues proviennent d'un angle perpendiculaire par rapport à la
côte des Sablettes, avec une amplitude maximale de 1,2m dans notre zone d’intérêt avec
un déplacement oblique puis parallèle « à notre cote » des courants engendrés par les
houles de ce secteur d’une vitesse entre 0,3 et 0,6 m/s avec un débit sédimentaire entre
315.36 m
3 /an et de 1892.16 m
3 /an. Au fur et à mesure, la hauteur de la houle diminue pour
atteindre la partie centrale avec des valeurs moins élevées jusqu’à qu’elle arrive à 1,2m.
➢ Secteur Nord-Ouest (Figures :47) :
Nous observons que ces vagues proviennent d'un angle oblique par rapport à la côte des
Sablettes, avec une amplitude maximale de 2 m dans notre zone d’intérêt avec un
déplacement parallèle « à notre cote » des courants engendrés par les houles de ce secteur
d’une vitesse entre 0,2 et 0,4 m/s, cette perte d’énergie peut être du a la jetée principale du
port d’Alger (ceci est confirmé par les autres carte de réfraction des périodes de retour )
avec un débit sédimentaire entre 598.224 m
3 /an et de 914.664 m
3 /an. Au fur et à mesure,
la hauteur de la houle diminue pour atteindre la partie centrale avec des valeurs moins
élevées jusqu’à qu’elle arrive à 0,9m.
3.2.13.2 Période de retour décennale :
➢ Secteur Nord-Est :
D’après (figure 36), (figure 39). On observe que les champs des courants montrent un
courant littoral de direction majoritaire Est-Ouest d’une hauteur significative de 0,75 m,
avec un gradient de vitesse atteint un maximum d’environ 0,66 m/s, et diminue
progressivement passant par des vitesses moyennes de l’ordre de 0,1 m/s à 0,36 m/s. Ce
courant apport un débit sédimentaire entre 9460.8 m
3 /an et 11049.6 m
3
/an
➢ Secteur Nord :
D’après (figure 42), (figure 45). On observe que les champs des courants montrent un
courant littoral de direction majoritaire Sud en arrivant a la cote ils se dirigent vers l’Est
d’une hauteur significative de 1,2 m, avec un gradient de vitesse atteint un maximum
d’environ 0,6 m/s, et diminue progressivement passant vers des vitesses moyennes de
l’ordre de 0,3 m/s à 0,4 m/s. Ce courant apport un débit sédimentaire entre 1261.44m
3 /an
et 2522.88 m
3 /an.
➢ Secteur Nord-Ouest :
D’après (figure 48), (figure 51). On observe que les champs des courants montrent un
courant littoral de direction majoritaire Ouest-Est d’une amplitude de 1,41 m, avec un
gradient de vitesse atteint un maximum d’environ 0,58 m/s, et diminue progressivement le
46
3.2.13 Analyse des résultats de simulation du coupled model mike21/3 :
3.2.13.1 Période de retour annuelle :
➢ Secteur Nord-Est (Figures 35) :
Nous observons que ces vagues proviennent d'un angle oblique par rapport à la côte des
Sablettes, avec une amplitude maximale de 0,8m dans notre zone d’intérêt avec un
déplacement parallèle « à notre cote » des courants engendrés par les houles de ce secteur
d’une vitesse moyenne de 0,5 m/s avec un débit sédimentaire de 2684.45m
3 /an et de
1576.8 m
3 /an. Au fur et à mesure, la hauteur de la houle diminue pour atteindre la partie
centrale avec des valeurs moins élevées jusqu’à qu’elle arrive a 0,2m.
➢ Secteur Nord (Figures :41) :
Nous observons que ces vagues proviennent d'un angle perpendiculaire par rapport à la
côte des Sablettes, avec une amplitude maximale de 1,2m dans notre zone d’intérêt avec
un déplacement oblique puis parallèle « à notre cote » des courants engendrés par les
houles de ce secteur d’une vitesse entre 0,3 et 0,6 m/s avec un débit sédimentaire entre
315.36 m
3 /an et de 1892.16 m
3 /an. Au fur et à mesure, la hauteur de la houle diminue pour
atteindre la partie centrale avec des valeurs moins élevées jusqu’à qu’elle arrive à 1,2m.
➢ Secteur Nord-Ouest (Figures :47) :
Nous observons que ces vagues proviennent d'un angle oblique par rapport à la côte des
Sablettes, avec une amplitude maximale de 2 m dans notre zone d’intérêt avec un
déplacement parallèle « à notre cote » des courants engendrés par les houles de ce secteur
d’une vitesse entre 0,2 et 0,4 m/s, cette perte d’énergie peut être du a la jetée principale du
port d’Alger (ceci est confirmé par les autres carte de réfraction des périodes de retour )
avec un débit sédimentaire entre 598.224 m
3 /an et de 914.664 m
3 /an. Au fur et à mesure,
la hauteur de la houle diminue pour atteindre la partie centrale avec des valeurs moins
élevées jusqu’à qu’elle arrive à 0,9m.
3.2.13.2 Période de retour décennale :
➢ Secteur Nord-Est :
D’après (figure 36), (figure 39). On observe que les champs des courants montrent un
courant littoral de direction majoritaire Est-Ouest d’une hauteur significative de 0,75 m,
avec un gradient de vitesse atteint un maximum d’environ 0,66 m/s, et diminue
progressivement passant par des vitesses moyennes de l’ordre de 0,1 m/s à 0,36 m/s. Ce
courant apport un débit sédimentaire entre 9460.8 m
3 /an et 11049.6 m
3
/an
➢ Secteur Nord :
D’après (figure 42), (figure 45). On observe que les champs des courants montrent un
courant littoral de direction majoritaire Sud en arrivant a la cote ils se dirigent vers l’Est
d’une hauteur significative de 1,2 m, avec un gradient de vitesse atteint un maximum
d’environ 0,6 m/s, et diminue progressivement passant vers des vitesses moyennes de
l’ordre de 0,3 m/s à 0,4 m/s. Ce courant apport un débit sédimentaire entre 1261.44m
3 /an
et 2522.88 m
3 /an.
➢ Secteur Nord-Ouest :
D’après (figure 48), (figure 51). On observe que les champs des courants montrent un
courant littoral de direction majoritaire Ouest-Est d’une amplitude de 1,41 m, avec un
gradient de vitesse atteint un maximum d’environ 0,58 m/s, et diminue progressivement le
