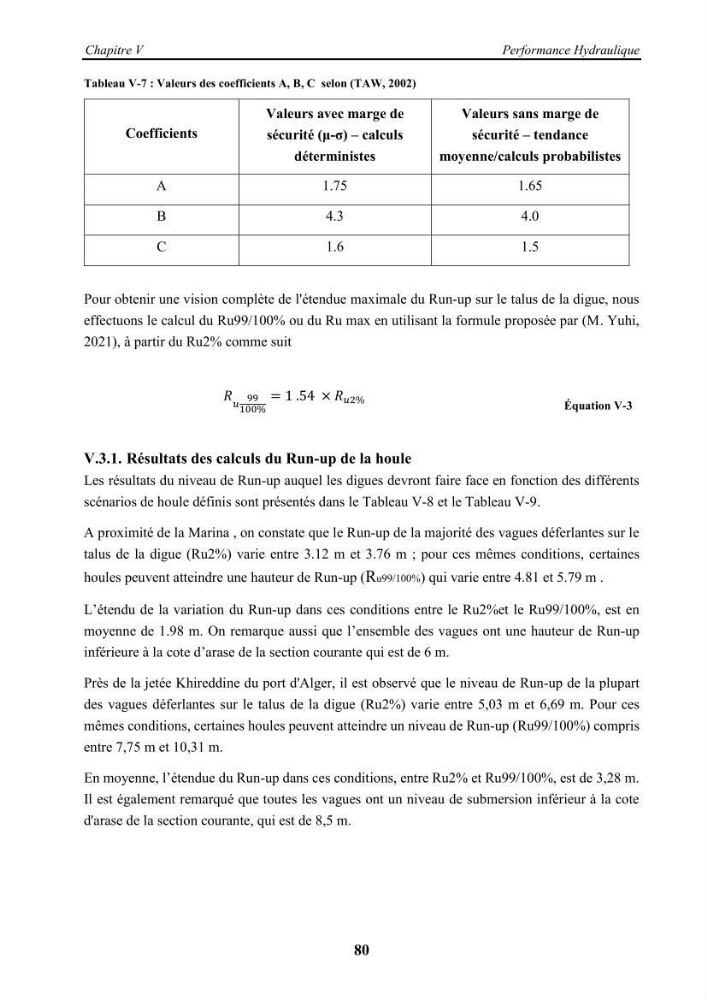

Chapitre V
Performance Hydraulique
80
Tableau V-7 : Valeurs des coefficients A, B, C selon (TAW, 2002)
Coefficients
Valeurs avec marge de
sécurité (μ-σ) – calculs
déterministes
Valeurs sans marge de
sécurité – tendance
moyenne/calculs probabilistes
A
1.75
1.65
B
4.3
4.0
C
1.6
1.5
Pour obtenir une vision complète de l'étendue maximale du Run-up sur le talus de la digue, nous
effectuons le calcul du Ru99/100% ou du Ru max en utilisant la formule proposée par (M. Yuhi,
2021), à partir du Ru2% comme suit
í µí± í µí±¢
99
100%
= 1 .54 × í µí± í µí±¢2%
Équation V-3
V.3.1. Résultats des calculs du Run-up de la houle
Les résultats du niveau de Run-up auquel les digues devront faire face en fonction des différents
scénarios de houle définis sont présentés dans le Tableau V-8 et le Tableau V-9.
A proximité de la Marina , on constate que le Run-up de la majorité des vagues déferlantes sur le
talus de la digue (Ru2%) varie entre 3.12 m et 3.76 m ; pour ces mêmes conditions, certaines
houles peuvent atteindre une hauteur de Run-up (Ru99/100%) qui varie entre 4.81 et 5.79 m .
L’étendu de la variation du Run-up dans ces conditions entre le Ru2%et le Ru99/100%, est en
moyenne de 1.98 m. On remarque aussi que l’ensemble des vagues ont une hauteur de Run-up
inférieure à la cote d’arase de la section courante qui est de 6 m.
Près de la jetée Khireddine du port d'Alger, il est observé que le niveau de Run-up de la plupart
des vagues déferlantes sur le talus de la digue (Ru2%) varie entre 5,03 m et 6,69 m. Pour ces
mêmes conditions, certaines houles peuvent atteindre un niveau de Run-up (Ru99/100%) compris
entre 7,75 m et 10,31 m.
En moyenne, l’étendue du Run-up dans ces conditions, entre Ru2% et Ru99/100%, est de 3,28 m.
Il est également remarqué que toutes les vagues ont un niveau de submersion inférieur à la cote
d'arase de la section courante, qui est de 8,5 m.
