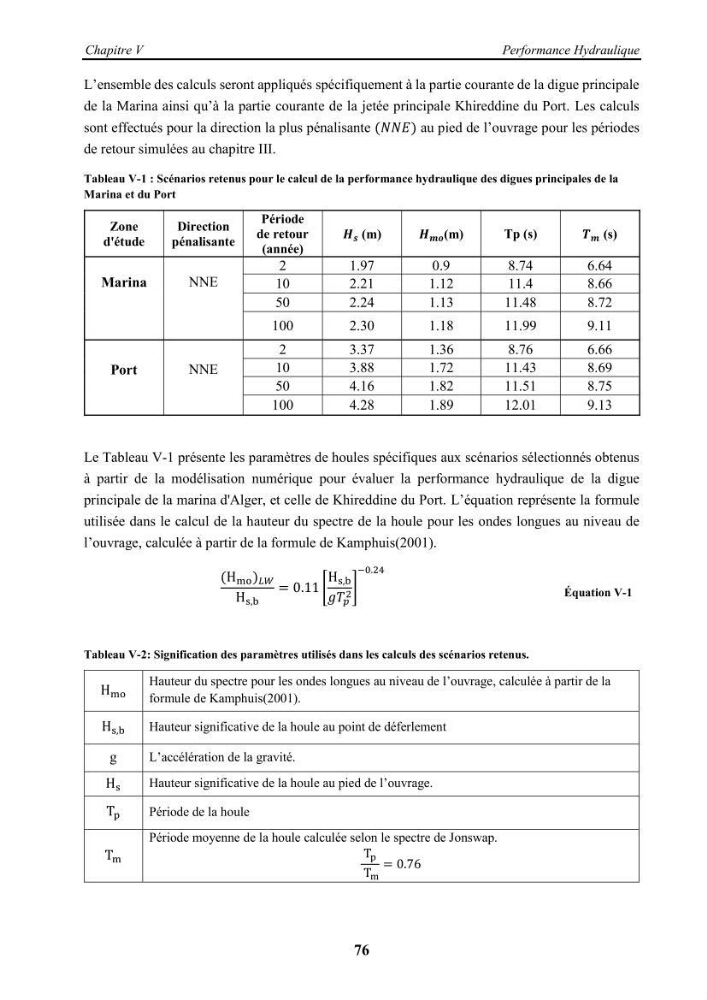

Chapitre V
Performance Hydraulique
76
L’ensemble des calculs seront appliqués spécifiquement à la partie courante de la digue principale
de la Marina ainsi qu’à la partie courante de la jetée principale Khireddine du Port. Les calculs
sont effectués pour la direction la plus pénalisante (𝑁𝑁𝐸) au pied de l’ouvrage pour les périodes
de retour simulées au chapitre III.
Tableau V-1 : Scénarios retenus pour le calcul de la performance hydraulique des digues principales de la
Marina et du Port
Zone
d'étude
Direction
pénalisante
Période
de retour
(année)
𝑯 𝒔 (m)
𝑯 𝒎𝒐 (m)
Tp (s)
𝑻 𝒎 (s)
Marina
NNE
2
1.97
0.9
8.74
6.64
10
2.21
1.12
11.4
8.66
50
2.24
1.13
11.48
8.72
100
2.30
1.18
11.99
9.11
Port
NNE
2
3.37
1.36
8.76
6.66
10
3.88
1.72
11.43
8.69
50
4.16
1.82
11.51
8.75
100
4.28
1.89
12.01
9.13
Le Tableau V-1 présente les paramètres de houles spécifiques aux scénarios sélectionnés obtenus
à partir de la modélisation numérique pour évaluer la performance hydraulique de la digue
principale de la marina d'Alger, et celle de Khireddine du Port. L’équation représente la formule
utilisée dans le calcul de la hauteur du spectre de la houle pour les ondes longues au niveau de
l’ouvrage, calculée à partir de la formule de Kamphuis(2001).
(H mo ) 𝐿𝑊
H s,b
= 0.11 [
H s,b
𝑔𝑇 𝑝
2
]
−0.24
Équation V-1
Tableau V-2: Signification des paramètres utilisés dans les calculs des scénarios retenus.
H mo
Hauteur du spectre pour les ondes longues au niveau de l’ouvrage, calculée à partir de la
formule de Kamphuis(2001).
H s,b
Hauteur significative de la houle au point de déferlement
g
L’accélération de la gravité.
H s
Hauteur significative de la houle au pied de l’ouvrage.
T p
Période de la houle
T m
Période moyenne de la houle calculée selon le spectre de Jonswap.
T p
T m
= 0.76
