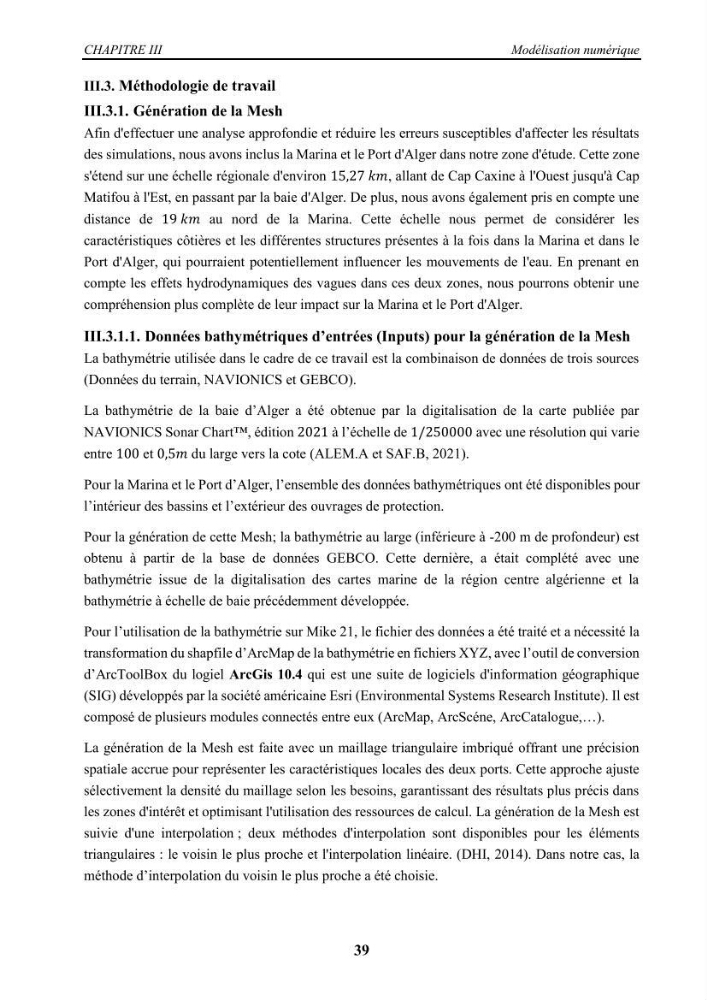

CHAPITRE III
Modélisation numérique
39
III.3. Méthodologie de travail
III.3.1. Génération de la Mesh
Afin d'effectuer une analyse approfondie et réduire les erreurs susceptibles d'affecter les résultats
des simulations, nous avons inclus la Marina et le Port d'Alger dans notre zone d'étude. Cette zone
s'étend sur une échelle régionale d'environ 15,27 í µí±í µí±, allant de Cap Caxine à l'Ouest jusqu'à Cap
Matifou à l'Est, en passant par la baie d'Alger. De plus, nous avons également pris en compte une
distance de 19 í µí±í µí± au nord de la Marina. Cette échelle nous permet de considérer les
caractéristiques côtières et les différentes structures présentes à la fois dans la Marina et dans le
Port d'Alger, qui pourraient potentiellement influencer les mouvements de l'eau. En prenant en
compte les effets hydrodynamiques des vagues dans ces deux zones, nous pourrons obtenir une
compréhension plus complète de leur impact sur la Marina et le Port d'Alger.
III.3.1.1. Données bathymétriques d’entrées (Inputs) pour la génération de la Mesh
La bathymétrie utilisée dans le cadre de ce travail est la combinaison de données de trois sources
(Données du terrain, NAVIONICS et GEBCO).
La bathymétrie de la baie d’Alger a été obtenue par la digitalisation de la carte publiée par
NAVIONICS Sonar Chart™, édition 2021 à l’échelle de 1/250000 avec une résolution qui varie
entre 100 et 0,5í µí± du large vers la cote (ALEM.A et SAF.B, 2021).
Pour la Marina et le Port d’Alger, l’ensemble des données bathymétriques ont été disponibles pour
l’intérieur des bassins et l’extérieur des ouvrages de protection.
Pour la génération de cette Mesh; la bathymétrie au large (inférieure à -200 m de profondeur) est
obtenu à partir de la base de données GEBCO. Cette dernière, a était complété avec une
bathymétrie issue de la digitalisation des cartes marine de la région centre algérienne et la
bathymétrie à échelle de baie précédemment développée.
Pour l’utilisation de la bathymétrie sur Mike 21, le fichier des données a été traité et a nécessité la
transformation du shapfile d’ArcMap de la bathymétrie en fichiers XYZ, avec l’outil de conversion
d’ArcToolBox du logiel ArcGis 10.4 qui est une suite de logiciels d'information géographique
(SIG) développés par la société américaine Esri (Environmental Systems Research Institute). Il est
composé de plusieurs modules connectés entre eux (ArcMap, ArcScéne, ArcCatalogue,…).
La génération de la Mesh est faite avec un maillage triangulaire imbriqué offrant une précision
spatiale accrue pour représenter les caractéristiques locales des deux ports. Cette approche ajuste
sélectivement la densité du maillage selon les besoins, garantissant des résultats plus précis dans
les zones d'intérêt et optimisant l'utilisation des ressources de calcul. La génération de la Mesh est
suivie d'une interpolation ; deux méthodes d'interpolation sont disponibles pour les éléments
triangulaires : le voisin le plus proche et l'interpolation linéaire. (DHI, 2014). Dans notre cas, la
méthode d’interpolation du voisin le plus proche a été choisie.
