Chapitre 3 ETUDE SEDIMENTOLOGIQUE
! (
! (
! (
! (
! (
! (
! (
! (
! (
! ( ! (
! (
! (
! (
! (
! (
! (
! (
! (
! (
! (
! (
! (
! (
! ( ! (
! (
! (
! (
! (
! ( ! (
! (
! ( ! (
! (
! ( ! (
! (
! ( ! (
! (
! (
! (
! (
! (
! ( ! ( ! ( ! (
! (
! (
! (
! (
33 27’30"E
33 27’30"E
366 46’0"N
366 46’0"N
Legend:
SAMPLE_TYP
! ( unimodal
! ( Bimodal
! ( Trimodal
! ( Polymodal
–
0
200
Meters

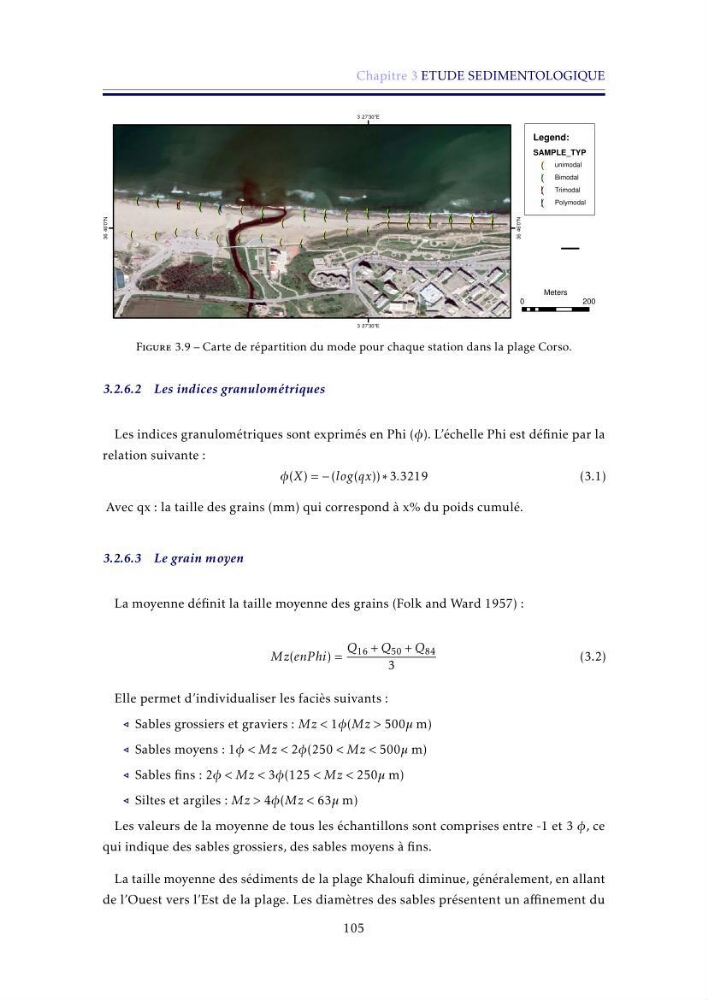

Figure 3.9 – Carte de répartition du mode pour chaque station dans la plage Corso.
3.2.6.2 Les indices granulométriques
Les indices granulométriques sont exprimés en Phi (φ). L’échelle Phi est définie par la
relation suivante :
φ(X) = − (log(qx)) ∗ 3.3219
(3.1)
Avec qx : la taille des grains (mm) qui correspond à x% du poids cumulé.
3.2.6.3 Le grain moyen
La moyenne définit la taille moyenne des grains (Folk and Ward 1957) :
Mz(enP hi) =
Q 16 + Q 50 + Q 84
3
(3.2)
Elle permet d’individualiser les faciès suivants :
◁ Sables grossiers et graviers : Mz < 1φ(Mz > 500µ m)
◁ Sables moyens : 1φ < Mz < 2φ(250 < Mz < 500µ m)
◁ Sables fins : 2φ < Mz < 3φ(125 < Mz < 250µ m)
◁ Siltes et argiles : Mz > 4φ(Mz < 63µ m)
Les valeurs de la moyenne de tous les échantillons sont comprises entre -1 et 3 φ, ce
qui indique des sables grossiers, des sables moyens à fins.
La taille moyenne des sédiments de la plage Khaloufi diminue, généralement, en allant
de l’Ouest vers l’Est de la plage. Les diamètres des sables présentent un affinement du
105
