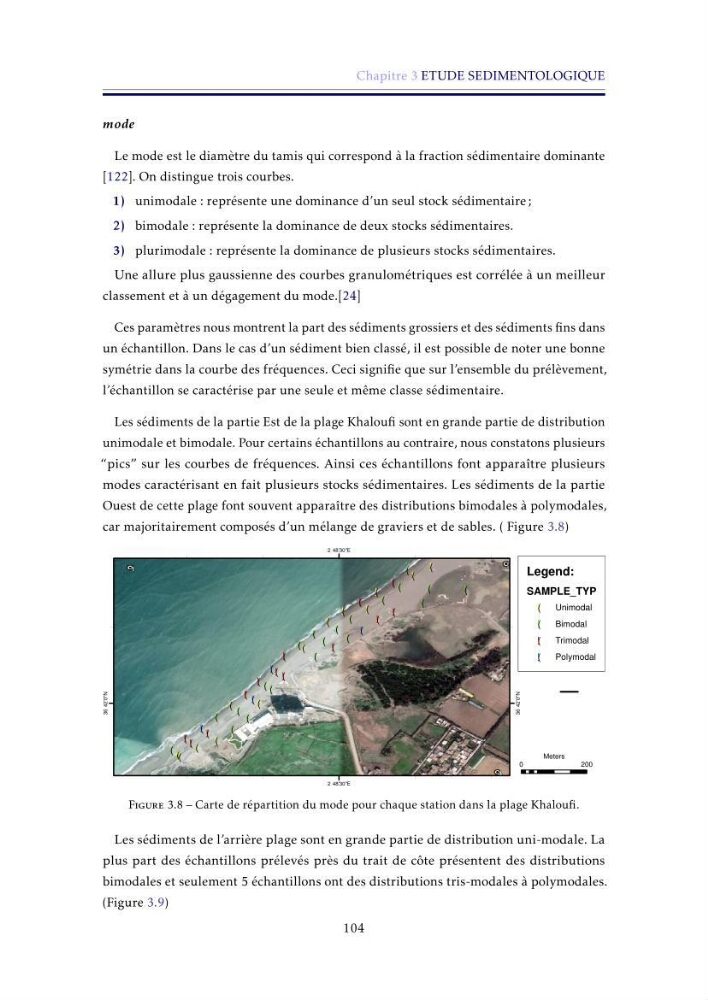

Chapitre 3 ETUDE SEDIMENTOLOGIQUE
mode
Le mode est le diamètre du tamis qui correspond à la fraction sédimentaire dominante
[122]. On distingue trois courbes.
1) unimodale : représente une dominance d’un seul stock sédimentaire ;
2) bimodale : représente la dominance de deux stocks sédimentaires.
3) plurimodale : représente la dominance de plusieurs stocks sédimentaires.
Une allure plus gaussienne des courbes granulométriques est corrélée à un meilleur
classement et à un dégagement du mode.[24]
Ces paramètres nous montrent la part des sédiments grossiers et des sédiments fins dans
un échantillon. Dans le cas d’un sédiment bien classé, il est possible de noter une bonne
symétrie dans la courbe des fréquences. Ceci signifie que sur l’ensemble du prélèvement,
l’échantillon se caractérise par une seule et même classe sédimentaire.
Les sédiments de la partie Est de la plage Khaloufi sont en grande partie de distribution
unimodale et bimodale. Pour certains échantillons au contraire, nous constatons plusieurs
“pics” sur les courbes de fréquences. Ainsi ces échantillons font apparaître plusieurs
modes caractérisant en fait plusieurs stocks sédimentaires. Les sédiments de la partie
Ouest de cette plage font souvent apparaître des distributions bimodales à polymodales,
car majoritairement composés d’un mélange de graviers et de sables. ( Figure 3.8)
! ( ! ( ! (
! ( ! ( ! (
! ( ! ( ! (
! (
! (
! ( ! ( ! (
! ( ! ( ! (
! ( ! ( ! (
! ( ! ( ! (
! (
! ( ! (
! (
! ( ! ( ! (
! ( ! (
! (
! (
! (
! (
! (
! (
! (
! (
! (
! (
! ( ! (
! (
! ( ! (
! (
! (
! (
22 48’30"E
22 48’30"E
366 42’0"N
366 42’0"N
Legend:
SAMPLE_TYP
! ( Unimodal
! ( Bimodal
! ( Trimodal
! ( Polymodal
–
0
200
Meters
Figure 3.8 – Carte de répartition du mode pour chaque station dans la plage Khaloufi.
Les sédiments de l’arrière plage sont en grande partie de distribution uni-modale. La
plus part des échantillons prélevés près du trait de côte présentent des distributions
bimodales et seulement 5 échantillons ont des distributions tris-modales à polymodales.
(Figure 3.9)
104
