Chapitre III : Matériels et méthodes
51
avant son entrée dans le secteur magnétique afin d’adapter la résolution en fonction des analyses
réalisées.
Après la focalisation électrique, les ions sont sélectionnés en masse par un double filtre
combinant secteur magnétique (G) et secteur électrostatique (H). Le secteur magnétique permet
de trier les ions en fonction de leur masse. Le secteur électrostatique élimine les ions qui ont la
bonne masse mais une mauvaise énergie cinétique. La trajectoire des ions traversant la zone où
règne un champ magnétique uniforme perpendiculaire au plan de leur trajet, se trouve courbée
en fonction de leur rapport masse/charge (dans la plupart des cas la charge est 1+). La gamme
de masses analysées avec cet instrument couvre l’ensemble du tableau périodique. Dès que les
ions sortent du séparateur en masse, ils pénètrent dans le système de détection (I) qui mesure
en nombre de coups la quantité d’ions reçus (Richard, 2009).
A : chambre de nébulisation
B : l’injecteur
C : partie torche
D : l’interface
E : petits quadripôles
F : fentes de résolution
G : secteur magnétique
H : secteur électrostatique

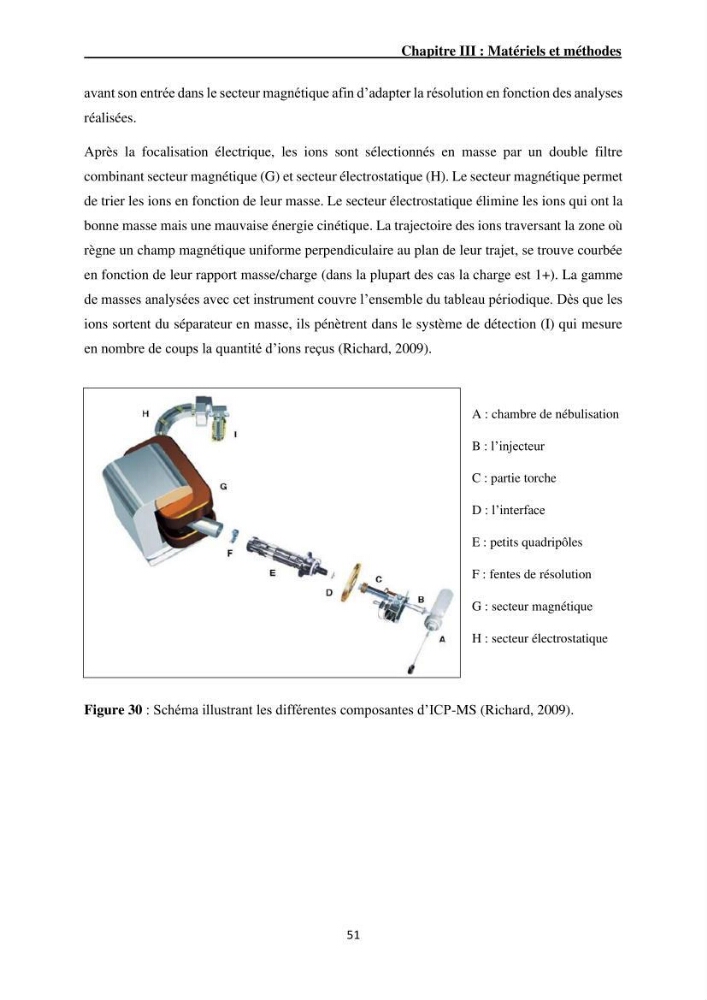

Figure 30 : Schéma illustrant les différentes composantes d’ICP-MS (Richard, 2009).
51
avant son entrée dans le secteur magnétique afin d’adapter la résolution en fonction des analyses
réalisées.
Après la focalisation électrique, les ions sont sélectionnés en masse par un double filtre
combinant secteur magnétique (G) et secteur électrostatique (H). Le secteur magnétique permet
de trier les ions en fonction de leur masse. Le secteur électrostatique élimine les ions qui ont la
bonne masse mais une mauvaise énergie cinétique. La trajectoire des ions traversant la zone où
règne un champ magnétique uniforme perpendiculaire au plan de leur trajet, se trouve courbée
en fonction de leur rapport masse/charge (dans la plupart des cas la charge est 1+). La gamme
de masses analysées avec cet instrument couvre l’ensemble du tableau périodique. Dès que les
ions sortent du séparateur en masse, ils pénètrent dans le système de détection (I) qui mesure
en nombre de coups la quantité d’ions reçus (Richard, 2009).
A : chambre de nébulisation
B : l’injecteur
C : partie torche
D : l’interface
E : petits quadripôles
F : fentes de résolution
G : secteur magnétique
H : secteur électrostatique
Figure 30 : Schéma illustrant les différentes composantes d’ICP-MS (Richard, 2009).
