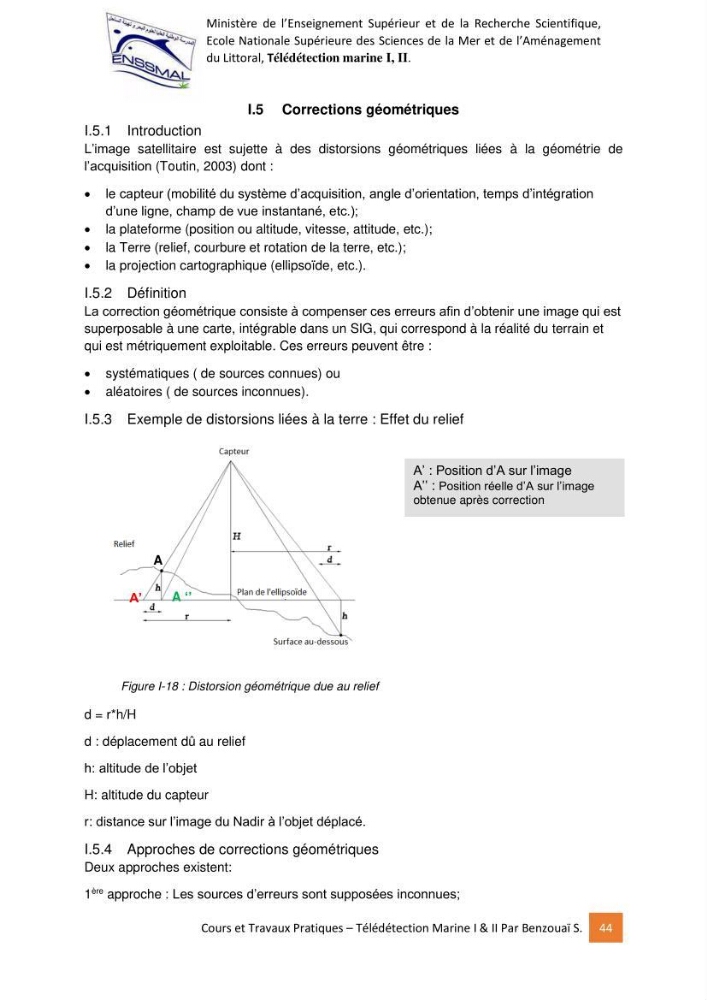

I.5 Corrections géométriques
I.5.1 Introduction
L’image satellitaire est sujette à des distorsions géométriques liées à la géométrie de
l’acquisition (Toutin, 2003) dont :
 le capteur (mobilité du système d’acquisition, angle d’orientation, temps d’intégration
d’une ligne, champ de vue instantané, etc.);
 la plateforme (position ou altitude, vitesse, attitude, etc.);
 la Terre (relief, courbure et rotation de la terre, etc.);
 la projection cartographique (ellipsoïde, etc.).
I.5.2 Définition
La correction géométrique consiste à compenser ces erreurs afin d’obtenir une image qui est
superposable à une carte, intégrable dans un SIG, qui correspond à la réalité du terrain et
qui est métriquement exploitable. Ces erreurs peuvent être :
 systématiques ( de sources connues) ou
 aléatoires ( de sources inconnues).
I.5.3 Exemple de distorsions liées à la terre : Effet du relief
Figure I-18 : Distorsion géométrique due au relief
d = r*h/H
d : déplacement dû au relief
h: altitude de l’objet
H: altitude du capteur
r: distance sur l’image du Nadir à l’objet déplacé.
I.5.4 Approches de corrections géométriques
Deux approches existent:
1
ère approche : Les sources d’erreurs sont supposées inconnues;
A’ : Position d’A sur l’image
A’’ : Position réelle d’A sur l’image
obtenue après correction
A ‘’
A’
A
