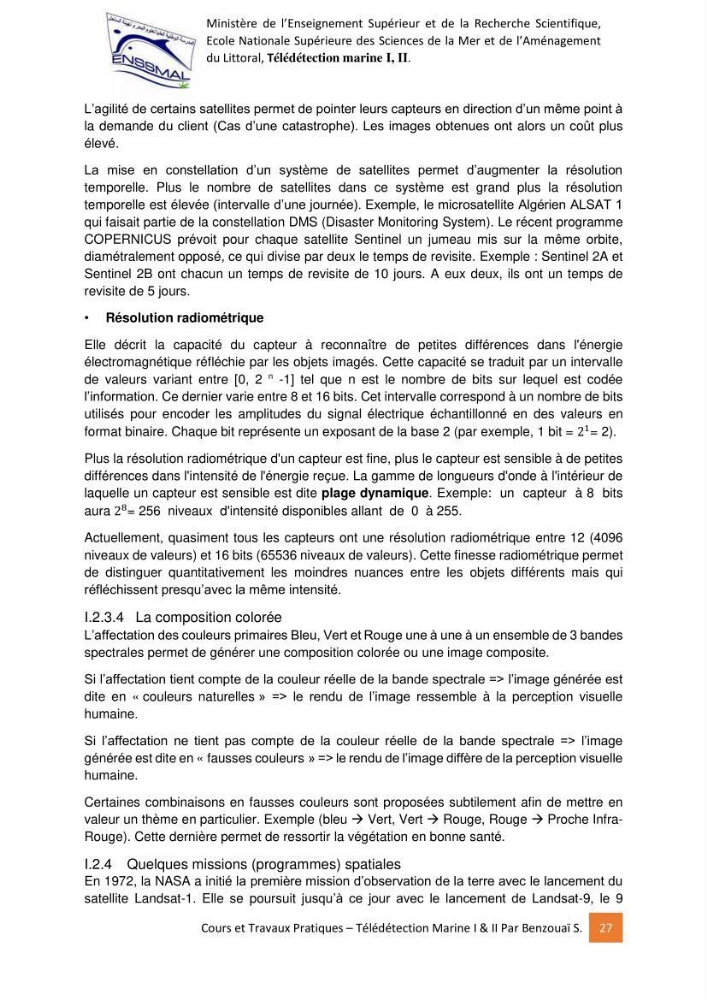

Cours et Travaux Pratiques – Télédétection Marine I & II Par Benzouaï S. 27
Ministère de l’Enseignement Supérieur et de la Recherche Scientifique,
Ecole Nationale Supérieure des Sciences de la Mer et de l’Aménagement
du Littoral, Télédétection marine I, II.
L’agilité de certains satellites permet de pointer leurs capteurs en direction d’un même point à
la demande du client (Cas d’une catastrophe). Les images obtenues ont alors un coût plus
élevé.
La mise en constellation d’un système de satellites permet d’augmenter la résolution
temporelle. Plus le nombre de satellites dans ce système est grand plus la résolution
temporelle est élevée (intervalle d’une journée). Exemple, le microsatellite Algérien ALSAT 1
qui faisait partie de la constellation DMS (Disaster Monitoring System). Le récent programme
COPERNICUS prévoit pour chaque satellite Sentinel un jumeau mis sur la même orbite,
diamétralement opposé, ce qui divise par deux le temps de revisite. Exemple : Sentinel 2A et
Sentinel 2B ont chacun un temps de revisite de 10 jours. A eux deux, ils ont un temps de
revisite de 5 jours.
• Résolution radiométrique
Elle décrit la capacité du capteur à reconnaître de petites différences dans l'énergie
électromagnétique réfléchie par les objets imagés. Cette capacité se traduit par un intervalle
de valeurs variant entre [0, 2
n -1] tel que n est le nombre de bits sur lequel est codée
l’information. Ce dernier varie entre 8 et 16 bits. Cet intervalle correspond à un nombre de bits
utilisés pour encoder les amplitudes du signal électrique échantillonné en des valeurs en
format binaire. Chaque bit représente un exposant de la base 2 (par exemple, 1 bit = 2
1 = 2).
Plus la résolution radiométrique d'un capteur est fine, plus le capteur est sensible à de petites
différences dans l'intensité de l'énergie reçue. La gamme de longueurs d'onde à l'intérieur de
laquelle un capteur est sensible est dite plage dynamique. Exemple: un capteur à 8 bits
aura 2
8 = 256 niveaux d'intensité disponibles allant de 0 à 255.
Actuellement, quasiment tous les capteurs ont une résolution radiométrique entre 12 (4096
niveaux de valeurs) et 16 bits (65536 niveaux de valeurs). Cette finesse radiométrique permet
de distinguer quantitativement les moindres nuances entre les objets différents mais qui
réfléchissent presqu’avec la même intensité.
I.2.3.4 La composition colorée
L’affectation des couleurs primaires Bleu, Vert et Rouge une à une à un ensemble de 3 bandes
spectrales permet de générer une composition colorée ou une image composite.
Si l’affectation tient compte de la couleur réelle de la bande spectrale => l’image générée est
dite en « couleurs naturelles » => le rendu de l’image ressemble à la perception visuelle
humaine.
Si l’affectation ne tient pas compte de la couleur réelle de la bande spectrale => l’image
générée est dite en « fausses couleurs » => le rendu de l’image diffère de la perception visuelle
humaine.
Certaines combinaisons en fausses couleurs sont proposées subtilement afin de mettre en
valeur un thème en particulier. Exemple (bleu Vert, Vert Rouge, Rouge Proche InfraRouge). Cette dernière permet de ressortir la végétation en bonne santé.
I.2.4 Quelques missions (programmes) spatiales
En 1972, la NASA a initié la première mission d’observation de la terre avec le lancement du
satellite Landsat-1. Elle se poursuit jusqu’à ce jour avec le lancement de Landsat-9, le 9
