Cours et Travaux Pratiques – Télédétection Marine I & II Par Benzouaï S. 199
Ministère de l’Enseignement Supérieur et de la Recherche Scientifique,
Ecole Nationale Supérieure des Sciences de la Mer et de l’Aménagement
du Littoral, Télédétection marine I, II.

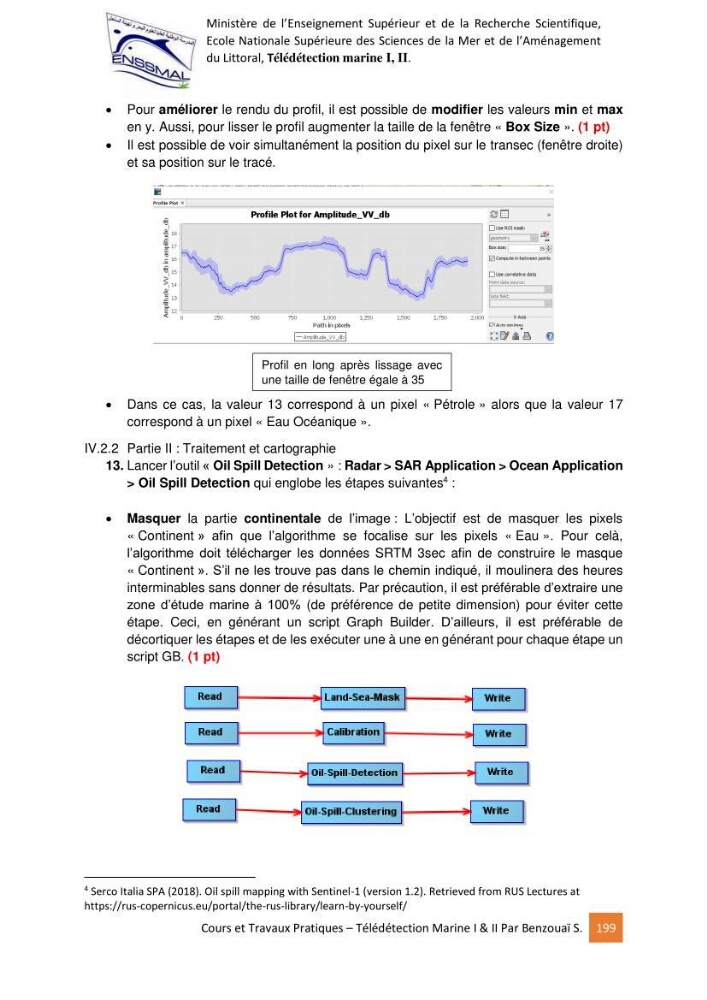

Pour améliorer le rendu du profil, il est possible de modifier les valeurs min et max
en y. Aussi, pour lisser le profil augmenter la taille de la fenêtre « Box Size ». (1 pt)
Il est possible de voir simultanément la position du pixel sur le transec (fenêtre droite)
et sa position sur le tracé.
Dans ce cas, la valeur 13 correspond à un pixel « Pétrole » alors que la valeur 17
correspond à un pixel « Eau Océanique ».
IV.2.2 Partie II : Traitement et cartographie
13. Lancer l’outil « Oil Spill Detection » : Radar > SAR Application > Ocean Application
> Oil Spill Detection qui englobe les étapes suivantes
4 :
Masquer la partie continentale de l’image : L’objectif est de masquer les pixels
« Continent » afin que l’algorithme se focalise sur les pixels « Eau ». Pour celà,
l’algorithme doit télécharger les données SRTM 3sec afin de construire le masque
« Continent ». S’il ne les trouve pas dans le chemin indiqué, il moulinera des heures
interminables sans donner de résultats. Par précaution, il est préférable d’extraire une
zone d’étude marine à 100% (de préférence de petite dimension) pour éviter cette
étape. Ceci, en générant un script Graph Builder. D’ailleurs, il est préférable de
décortiquer les étapes et de les exécuter une à une en générant pour chaque étape un
script GB. (1 pt)
4 Serco Italia SPA (2018). Oil spill mapping with Sentinel-1 (version 1.2). Retrieved from RUS Lectures at
https://rus-copernicus.eu/portal/the-rus-library/learn-by-yourself/
Profil en long après lissage avec
une taille de fenêtre égale à 35
