Cours et Travaux Pratiques – Télédétection Marine I & II Par Benzouaï S. 198
Ministère de l’Enseignement Supérieur et de la Recherche Scientifique,
Ecole Nationale Supérieure des Sciences de la Mer et de l’Aménagement
du Littoral, Télédétection marine I, II.
Observation : …………………………………………………………(1 pt)………..

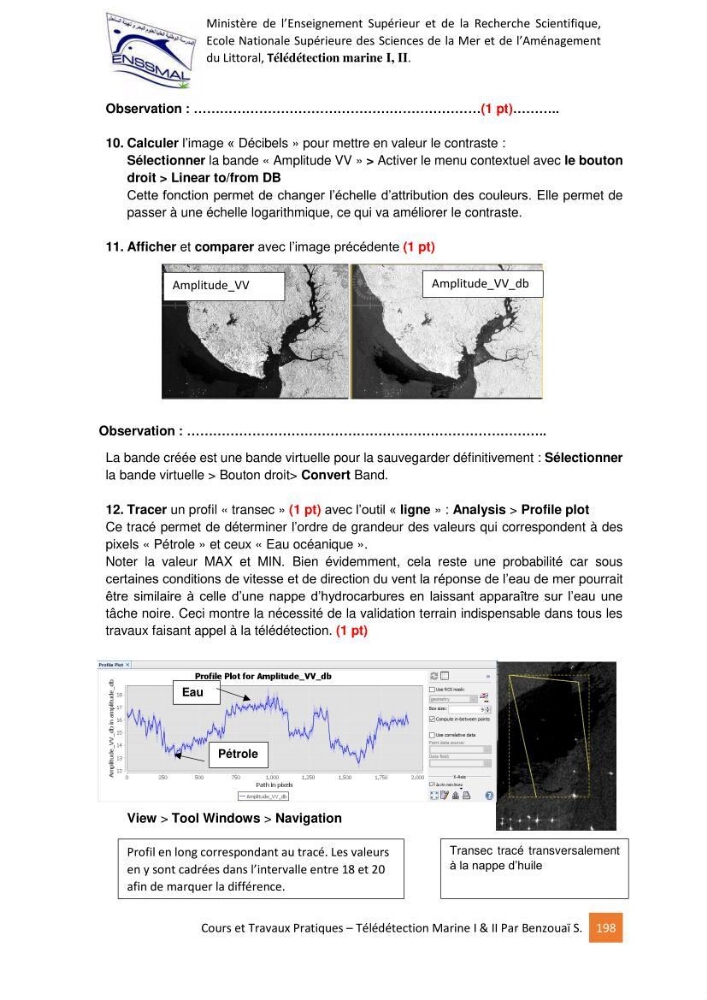

10. Calculer l’image « Décibels » pour mettre en valeur le contraste :
Sélectionner la bande « Amplitude VV » > Activer le menu contextuel avec le bouton
droit > Linear to/from DB
Cette fonction permet de changer l’échelle d’attribution des couleurs. Elle permet de
passer à une échelle logarithmique, ce qui va améliorer le contraste.
11. Afficher et comparer avec l’image précédente (1 pt)
Observation : ………………………………………………………………………..
La bande créée est une bande virtuelle pour la sauvegarder définitivement : Sélectionner
la bande virtuelle > Bouton droit> Convert Band.
12. Tracer un profil « transec » (1 pt) avec l’outil « ligne » : Analysis > Profile plot
Ce tracé permet de déterminer l’ordre de grandeur des valeurs qui correspondent à des
pixels « Pétrole » et ceux « Eau océanique ».
Noter la valeur MAX et MIN. Bien évidemment, cela reste une probabilité car sous
certaines conditions de vitesse et de direction du vent la réponse de l’eau de mer pourrait
être similaire à celle d’une nappe d’hydrocarbures en laissant apparaître sur l’eau une
tâche noire. Ceci montre la nécessité de la validation terrain indispensable dans tous les
travaux faisant appel à la télédétection. (1 pt)
View > Tool Windows > Navigation
Amplitude_VV
Amplitude_VV_db
Transec tracé transversalement
à la nappe d’huile
Profil en long correspondant au tracé. Les valeurs
en y sont cadrées dans l’intervalle entre 18 et 20
afin de marquer la différence.
Pétrole
Eau
