78
Chapitre 2 : Structures cristallines. Energie reticulaire
maille est Z = 2. Les coordinences sont les memes que dans la blende.
La difference entre ces deux formes vient de leur temperature de formation : la wurtzite est une variete basse temperature, tandis que la
blende est une forme haute temperature ; ces deux structures constituent ainsi un veritable thermometre geologique. La structure
wurtzite se retrouve dans le monoxyde de beryllium BeO, le cation
etant trop petit pour avoir la structure NaCl. Cette forme de BeO est
utilisee comme refractaire et est remarquablement inerte vis-a-vis des
oxydes de fer. Get oxyde est malheureusement toxique et doit etre
manipule avec precautions. La structure wurtzite est adoptee par des
halogenures tels que CdS, ZnTe, CdTe, ou des nitrures comme A1N,
GaN ou InN.
2 Structures des composes AB 2 et derives
Structures correspondant a {'occupation de sites
cubiques (0,732 < p < 1)
La fluorine CaF 2 Le rapport p est pratiquement egal a 0,73, si bien
que les ions fluor occupent un reseau CS tandis que les ions calcium
vont occuper seulement la moitie des sites CS disponibles et former
ainsi un reseau CFC. C'est la raison pour laquelle la fluorine possede
une structure qui se rapproche plus de celle de NaCl que de celle de
CsCl. Le nombre de motifs correspond aussi a Z = 4. La coordinence des
atomes est alors :
F/F = [6], Ca/Ca = [12], Ca/F = [8] et F/Ca = [4]

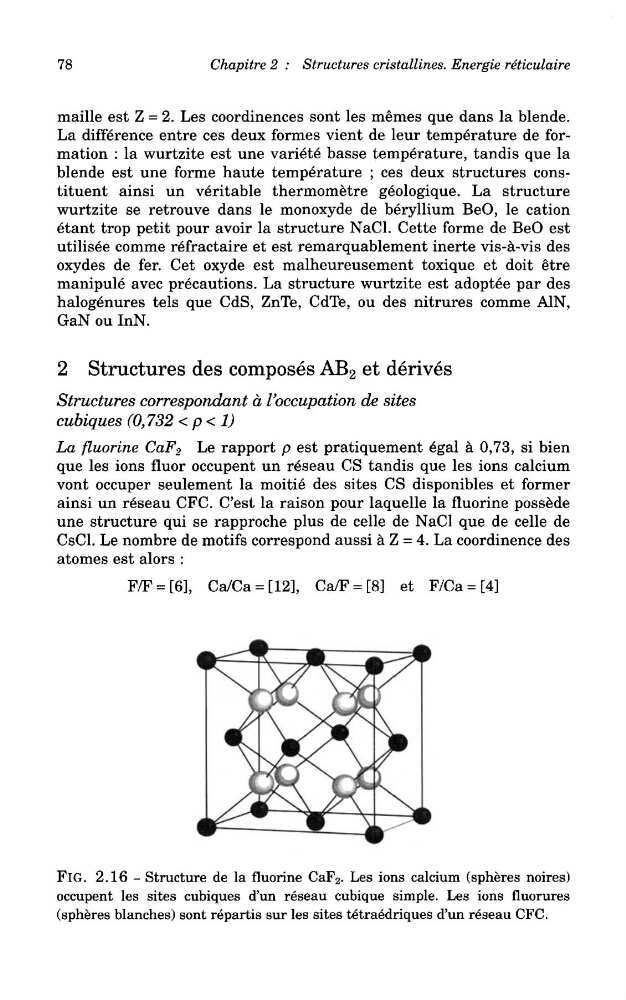

FlG. 2.16 - Structure de la fluorine CaF 2 . Les ions calcium (spheres noires)
occupent les sites cubiques d'un reseau cubique simple. Les ions fluorures
(spheres blanches) sont repartis sur les sites tetraedriques d'un reseau CFC.
