Chimie des solides
75

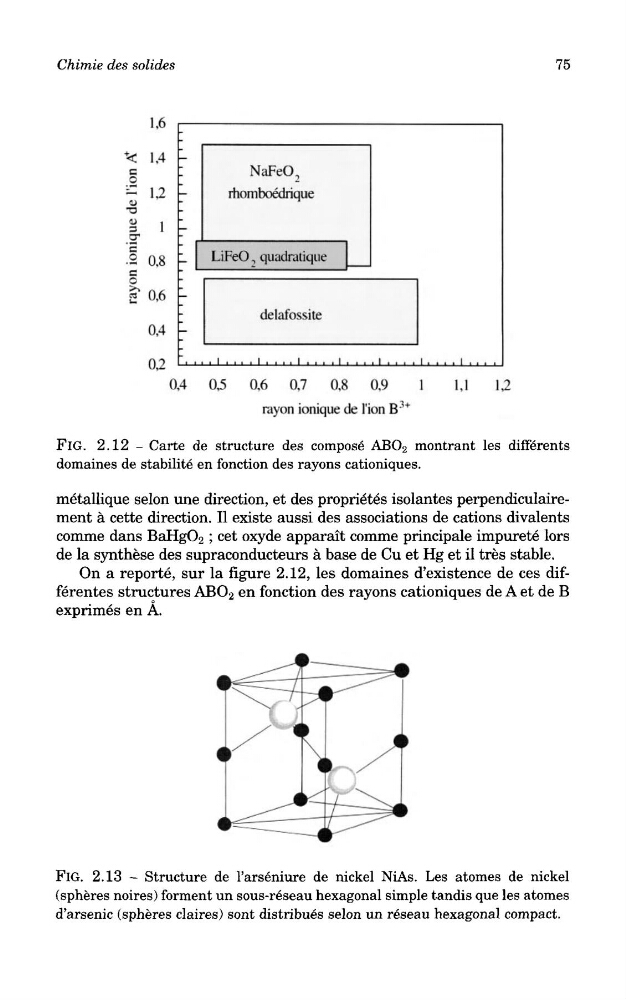

FlG. 2.12 - Carte de structure des compose ABO 2 montrant les differents
domaines de stabilite en fonction des rayons cationiques.
metallique selon une direction, et des proprietes isolantes perpendiculairement a cette direction. II existe aussi des associations de cations divalents
comme dans BaHgO 2 ; cet oxyde apparait comme principale impurete lors
de la synthese des supraconducteurs a base de Cu et Hg et il tres stable.
On a reporte, sur la figure 2.12, les domaines d'existence de ces differentes structures ABO 2 en fonction des rayons cationiques de A et de B
exprimes en A.
FlG. 2.13 - Structure de 1'arseniure de nickel NiAs. Les atomes de nickel
(spheres noires) forment un sous-reseau hexagonal simple tandis que les atonies
d'arsenic (spheres claires) sont distribues selon un reseau hexagonal compact.
75
FlG. 2.12 - Carte de structure des compose ABO 2 montrant les differents
domaines de stabilite en fonction des rayons cationiques.
metallique selon une direction, et des proprietes isolantes perpendiculairement a cette direction. II existe aussi des associations de cations divalents
comme dans BaHgO 2 ; cet oxyde apparait comme principale impurete lors
de la synthese des supraconducteurs a base de Cu et Hg et il tres stable.
On a reporte, sur la figure 2.12, les domaines d'existence de ces differentes structures ABO 2 en fonction des rayons cationiques de A et de B
exprimes en A.
FlG. 2.13 - Structure de 1'arseniure de nickel NiAs. Les atomes de nickel
(spheres noires) forment un sous-reseau hexagonal simple tandis que les atonies
d'arsenic (spheres claires) sont distribues selon un reseau hexagonal compact.
