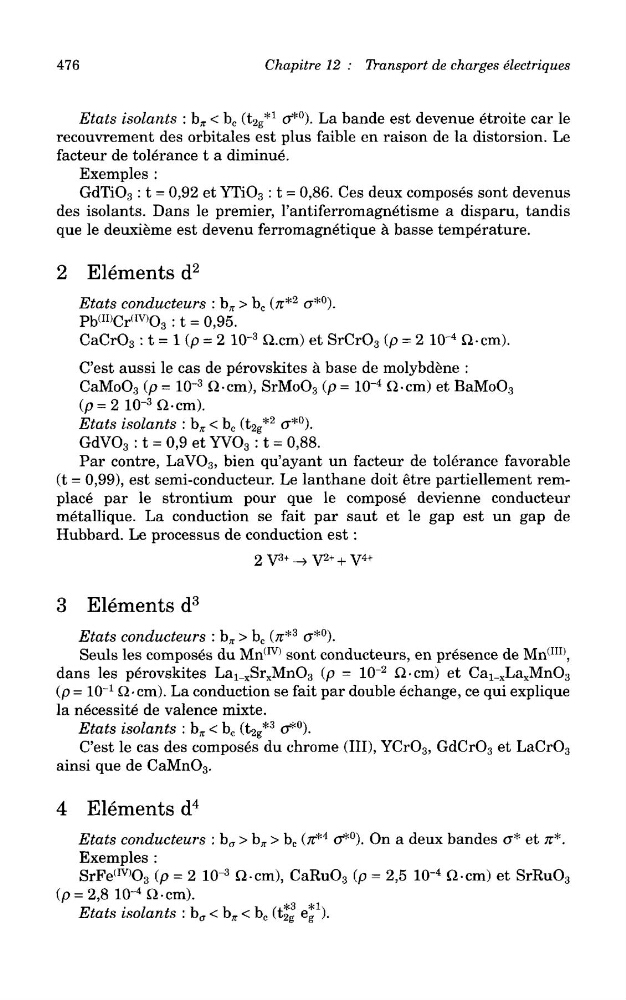

476
Chapitre 12 : Transport de charges electriques
Etats isolants : b^ < b c (t 2g *
1 o*°). La bande est devenue etroite car le
recouvrement des orbitales est plus faible en raison de la distorsion. Le
facteur de tolerance t a diminue.
Exemples :
GdTiOg : t = 0,92 et YTiOg : t = 0,86. Ces deux composes sont devenus
des isolants. Dans le premier, I'antiferromagnetisme a disparu, tandis
que le deuxieme est devenu ferromagnetique a basse temperature.
2 Elements d
2
Etats conducteurs : b^ > b c (;r*
2 cr*°).
Pb (ii) Cr (iv)o 3 : t = 0,95.
CaCrOg : t = 1 (p = 2 lO"
3 Q.cm) et SrCrO 3 (p = 2 10'
4 Q-cm).
C'est aussi le cas de perovskites a base de molybdene :
CaMoOg (p = 103 Q-cm), SrMoO 3 (p = 10'
4 Q-cm) et BaMoO 3
(p = 2 103 Q-cm).
Etats isolants : b n < b c (t 2g *
2 cr*°).
GdVO 3 : t = 0,9 et YVO 3 : t = 0,88.
Par centre, LaVO 3 , bien qu'ayant un facteur de tolerance favorable
(t = 0,99), est semi-conducteur. Le lanthane doit etre partiellement remplace par le strontium pour que le compose devienne conducteur
metallique. La conduction se fait par saut et le gap est un gap de
Hubbard. Le processus de conduction est :
3 Elements d
3
Etats conducteurs :
Seuls les composes du Mn
(IV) sont conducteurs, en presence de Mn
(III) ,
dans les perovskites La 1 _ x Sr x MnO 3 (p = 10~
2 Q-cm) et Ca!_ x La x MnO 3
(p - 10
-1 Q-cm). La conduction se fait par double echange, ce qui explique
la necessite de valence mixte.
Etats isolants :
C'est le cas des composes du chrome (III), YCrO 3 , GdCrO 3 et LaCrO 3
ainsi que de CaMnO 3 .
4 Elements d
4
Etats conducteurs : b CT > b^ > b c (^*
4 cr*°). On a deux bandes d* et n*.
Exemples :
SrFe
(IV)
O 3 (p - 2 10'
3 Q-cm), CaRuO 3 (p = 2,5 10~
4 Q-cm) et SrRuO 3
(p = 2,8 104 Q-cm).
Etats isolants :
