Chapitre 8 : Substitutions dans les solides. Dopage
On voit, d'apres la constante d'equilibre et ce qui a ete dit en 1°), que
la teneur en electrons, par consequent, va dependre de la concentration
en Li :
Suivant la quantite de lithium, on va rendre le materiau plus ou
moins conducteur electronique en modifiant la quantite de lacunes. La
resistivite augmente avec la concentration en Li et la valeur typique,
pour un tel materiau, est de 1 ohm.cm a 25 °C. C'est, a 1'heure actuelle,
le seul compose utilise pour fabriquer les varistors. Un varistor est
un dispositif qui sert de protection en cas de surtension dans un circuit
electronique : le schema de principe est represente sur la figure 8.6a.
II est constitue d'un solide resistant qui devient conducteur au-dela
d'une certaine tension (breakdown). On a represente aussi, sur la figure 8.6-b, une courbe caracteristique de varistor. Pratiquement, ce
composant electronique est constitue d'un agglomerat de grains de
ZnO dope avec Li 2 O, lies par des joints de ciment isolant a base d'oxydes divers : Sb 2 O 3 , Bi 2 O 3 , CoO, Mn 2 O 3 et Cr 2 O 3 . Ces oxydes jouent le
role de fondant pour assurer de bons contacts entre les grains et
apporter les elements resistants.

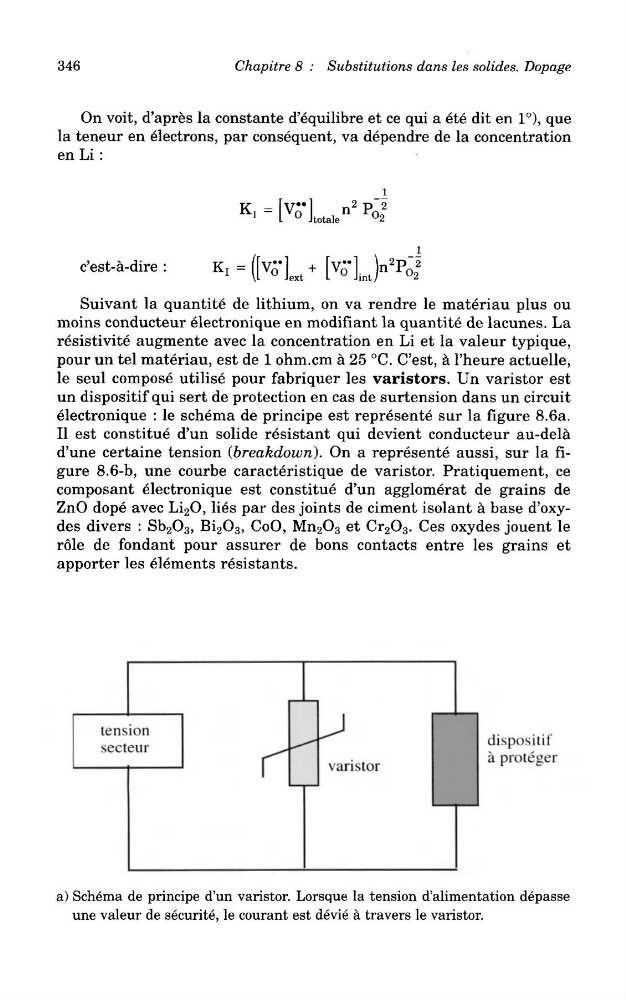

a) Schema de principe d'un varistor. Lorsque la tension d'alimentation depasse
une valeur de securite, le courant est devie a travers le varistor.
