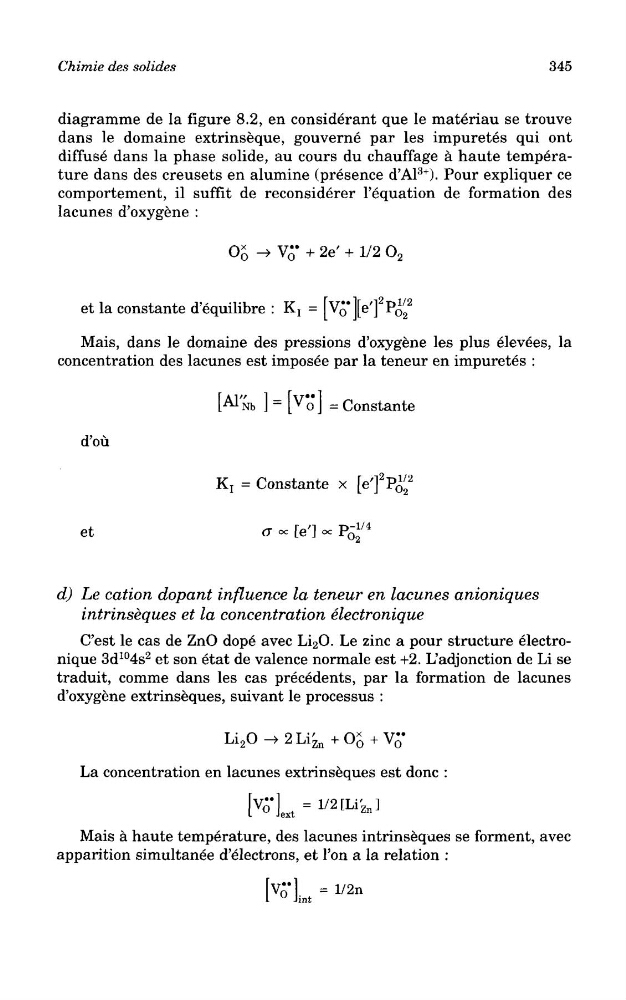

Chimie des solides
345
diagramme de la figure 8.2, en considerant que le materiau se trouve
dans le domaine extrinseque, gouverne par les impuretes qui ont
diffuse dans la phase solide, au cours du chauffage a haute temperature dans des creusets en alumine (presence d'A!
3+
). Pour expliquer ce
comportement, il suffit de reconsiderer 1'equation de formation des
lacunes d'oxygene :
et la constante d'equilibre :
Mais, dans le domaine des pressions d'oxygene les plus elevees, la
concentration des lacunes est imposee par la teneur en impuretes :
Constante
d'ou
K : = Constante x
et
d) Le cation dopant influence la teneur en lacunes anioniques
intrinseques et la concentration electronique
C'est le cas de ZnO dope avec Li 2 O. Le zinc a pour structure electronique 3d
10
4s
2 et son etat de valence normale est +2. L'adjonction de Li se
traduit, comme dans les cas precedents, par la formation de lacunes
d'oxygene extrinseques, suivant le processus :
La concentration en lacunes extrinseques est done :
Mais a haute temperature, des lacunes intrinseques se forment, avec
apparition simultanee d'electrons, et Ton a la relation :
