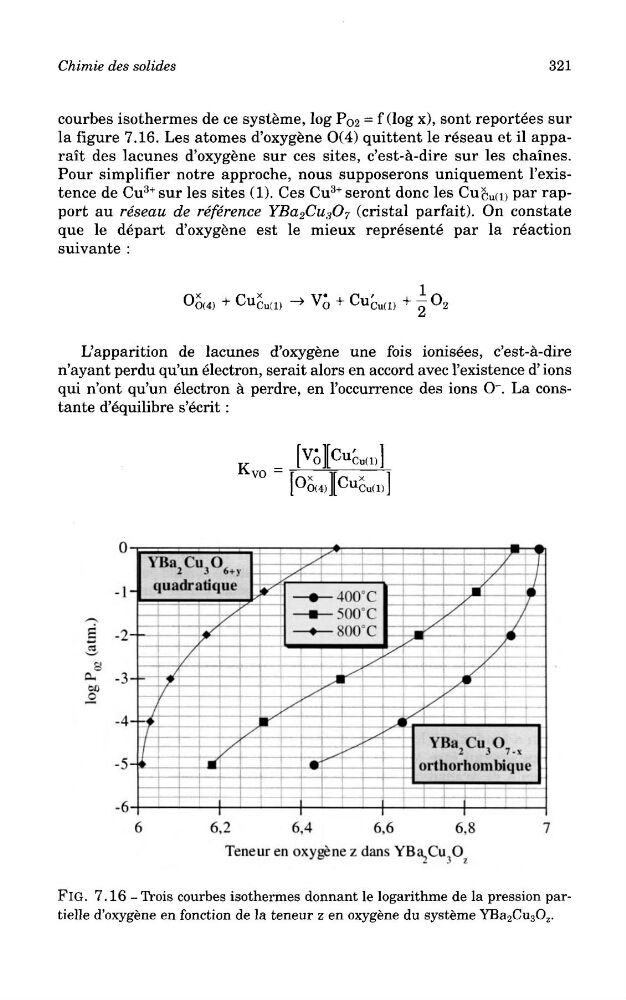

Chimie des solides
321
courbes isothermes de ce systeme, log P O 2 = f (log x), sont reportees sur
la figure 7.16. Les atomes d'oxygene O(4) quittent le reseau et il apparait des lacunes d'oxygene sur ces sites, c'est-a-dire sur les chaines.
Pour simplifier notre approche, nous supposerons uniquement 1'existence de Cu
3+ sur les sites (1). Ces Cu
3+ seront done les Cuc u (i) P
ar ra P~
port au reseau de reference YBa 2 Cu 3 O 7 (cristal parfait). On constate
que le depart d'oxygene est le mieux represente par la reaction
suivante :
L'apparition de lacunes d'oxygene une fois ionisees, c'est-a-dire
n'ayant perdu qu'un electron, serait alors en accord avec 1'existence d' ions
qui n'ont qu'un electron a perdre, en 1'occurrence des ions O~. La constante d'equilibre s'ecrit :
FlG. 7.16- Trois courbes isothermes donnant le logarithme de la pression partielle d'oxygene en fonction de la teneur z en oxygene du systeme YBa 2 Cu 3 O z .
321
courbes isothermes de ce systeme, log P O 2 = f (log x), sont reportees sur
la figure 7.16. Les atomes d'oxygene O(4) quittent le reseau et il apparait des lacunes d'oxygene sur ces sites, c'est-a-dire sur les chaines.
Pour simplifier notre approche, nous supposerons uniquement 1'existence de Cu
3+ sur les sites (1). Ces Cu
3+ seront done les Cuc u (i) P
ar ra P~
port au reseau de reference YBa 2 Cu 3 O 7 (cristal parfait). On constate
que le depart d'oxygene est le mieux represente par la reaction
suivante :
L'apparition de lacunes d'oxygene une fois ionisees, c'est-a-dire
n'ayant perdu qu'un electron, serait alors en accord avec 1'existence d' ions
qui n'ont qu'un electron a perdre, en 1'occurrence des ions O~. La constante d'equilibre s'ecrit :
FlG. 7.16- Trois courbes isothermes donnant le logarithme de la pression partielle d'oxygene en fonction de la teneur z en oxygene du systeme YBa 2 Cu 3 O z .
