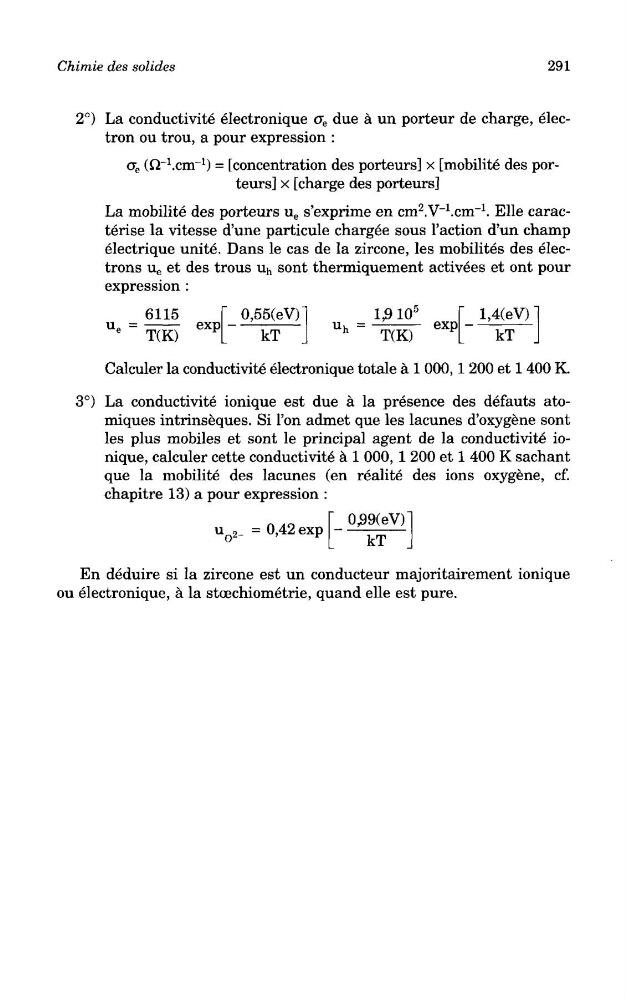

Chimie des solides
291
2°) La conductivite electronique <7 e due a un porteur de charge, electron ou trou, a pour expression :
CT e (Q^.cnr
1
) = [concentration des porteurs] x [mobilite des porteurs] x [charge des porteurs]
La mobilite des porteurs u e s'exprime en cm
2
.V~
1
.cm~
1
. Elle caracterise la vitesse d'une particule chargee sous 1'action d'un champ
electrique unite. Dans le cas de la zircone, les mobilites des electrons u e et des trous u h sont thermiquement activees et ont pour
expression :
Calculer la conductivite electronique totale a 1 000,1 200 et 1 400 K.
3°) La conductivite ionique est due a la presence des defauts atomiques intrinseques. Si Ton admet que les lacunes d'oxygene sont
les plus mobiles et sont le principal agent de la conductivite ionique, calculer cette conductivite a 1 000, 1 200 et 1 400 K sachant
que la mobilite des lacunes (en realite des ions oxygene, cf.
chapitre 13) a pour expression :
En deduire si la zircone est un conducteur majoritairement ionique
ou electronique, a la stoechiometrie, quand elle est pure.
