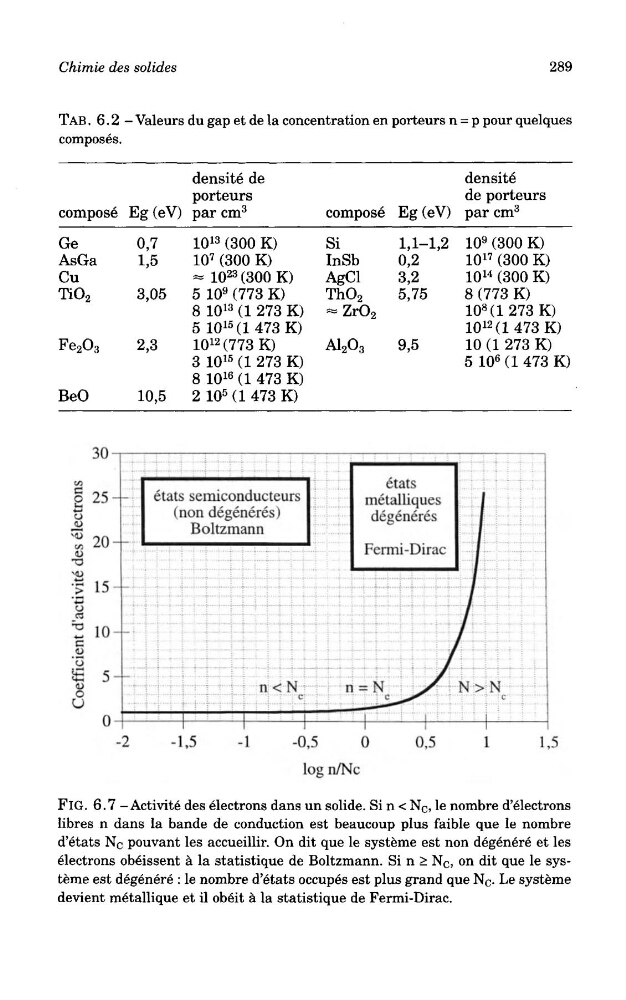

Chimie des solides
289
TAB .6.2- Valeurs du gap et de la concentration en porteurs n = p pour quelques
composes.
compose
Ge
AsGa
Cu
Ti0 2
Fe 2 0 3
BeO
Eg (eV)
0,7
1,5
3,05
2,3
10,5
densite de
porteurs
par cm
3
10
13 (300 K)
10
7 (300 K)
« 10
23 (300K)
5 10
9 (773 K)
8 10
13 (1 273 K)
5 10
15 (1473K)
10
12 (773K)
3 10
15 (1 273 K)
8 10
16 (1 473 K)
2 10
5 (1 473 K)
compose
Si
InSb
AgCl
Th0 2
«ZrO 2
A1 2 0 3
Eg (eV)
1,1-1,2
0,2
3,2
5,75
9,5
densite
de porteurs
par cm
3
10
9 (300 K)
10
17 (300 K)
10
14 (300 K)
8 (773 K)
10
8 (1273K)
10
12 (1473K)
10 (1 273 K)
5 10
6 (1 473 K)
FlG. 6.7 - Activite des electrons dans un solide. Si n < N c , le nombre d'electrons
libres n dans la bande de conduction est beaucoup plus faible que le nombre
d'etats N c pouvant les accueillir. On dit que le systeme est non degenere et les
electrons obeissent a la statistique de Boltzmann. Si n > N c , on dit que le systeme est degenere : le nombre d'etats occupes est plus grand que N c . Le systeme
devient metallique et il obeit a la statistique de Fermi-Dirac.
