Chimie des solides
137
Alliages Cu-Zn (laitons)

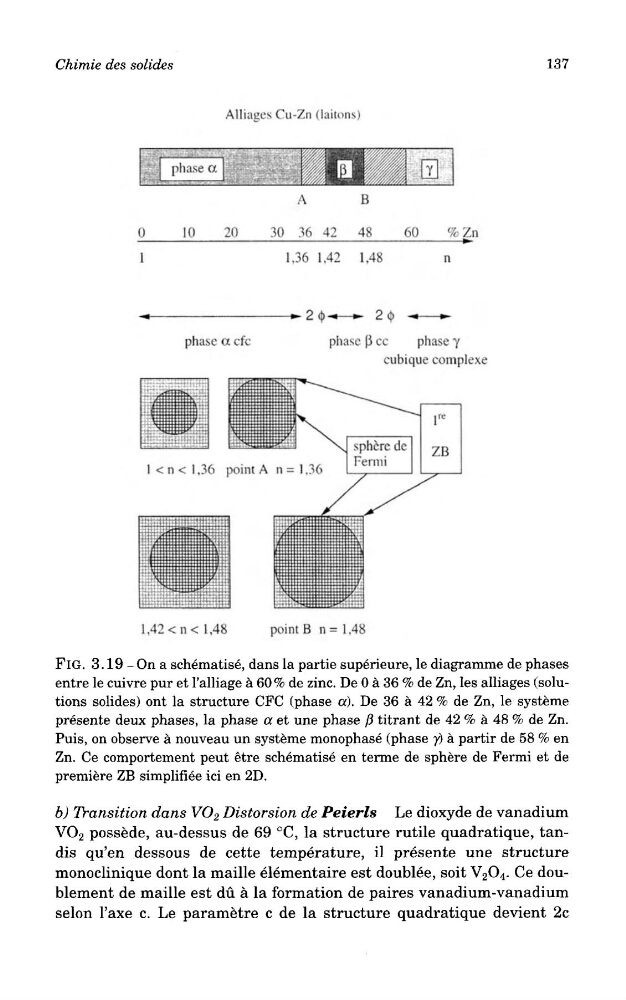

FlG. 3.19-On a schematise, dans la partie superieure, le diagramme de phases
entre le cuivre pur et 1'alliage a 60 % de zinc. De 0 a 36 % de Zn, les alliages (solutions solides) ont la structure CFC (phase a). De 36 a 42 % de Zn, le systeme
presente deux phases, la phase a et une phase ft titrant de 42 % a 48 % de Zn.
Puis, on observe a nouveau un systeme monophase (phase y) a partir de 58 % en
Zn. Ce comportement peut etre schematise en terme de sphere de Fermi et de
premiere ZB simplified ici en 2D.
b) Transition dans VO 2 Distorsion de Peierls Le dioxyde de vanadium
VO 2 possede, au-dessus de 69 °C, la structure rutile quadratique, tandis qu'en dessous de cette temperature, il presente une structure
monoclinique dont la maille elementaire est doublee, soit V 2 O 4 . Ce doublement de maille est du a la formation de paires vanadium-vanadium
selon 1'axe c. Le parametre c de la structure quadratique devient 2c
137
Alliages Cu-Zn (laitons)
FlG. 3.19-On a schematise, dans la partie superieure, le diagramme de phases
entre le cuivre pur et 1'alliage a 60 % de zinc. De 0 a 36 % de Zn, les alliages (solutions solides) ont la structure CFC (phase a). De 36 a 42 % de Zn, le systeme
presente deux phases, la phase a et une phase ft titrant de 42 % a 48 % de Zn.
Puis, on observe a nouveau un systeme monophase (phase y) a partir de 58 % en
Zn. Ce comportement peut etre schematise en terme de sphere de Fermi et de
premiere ZB simplified ici en 2D.
b) Transition dans VO 2 Distorsion de Peierls Le dioxyde de vanadium
VO 2 possede, au-dessus de 69 °C, la structure rutile quadratique, tandis qu'en dessous de cette temperature, il presente une structure
monoclinique dont la maille elementaire est doublee, soit V 2 O 4 . Ce doublement de maille est du a la formation de paires vanadium-vanadium
selon 1'axe c. Le parametre c de la structure quadratique devient 2c
