484
CORRIGÉS DES EXERCICES ET PROBLÈMES DU CHAPITRE 7
(8)
(7)
W 4 O 11
WO 2
W 10 O 29
W 4 O 11
incohérence
température frontière

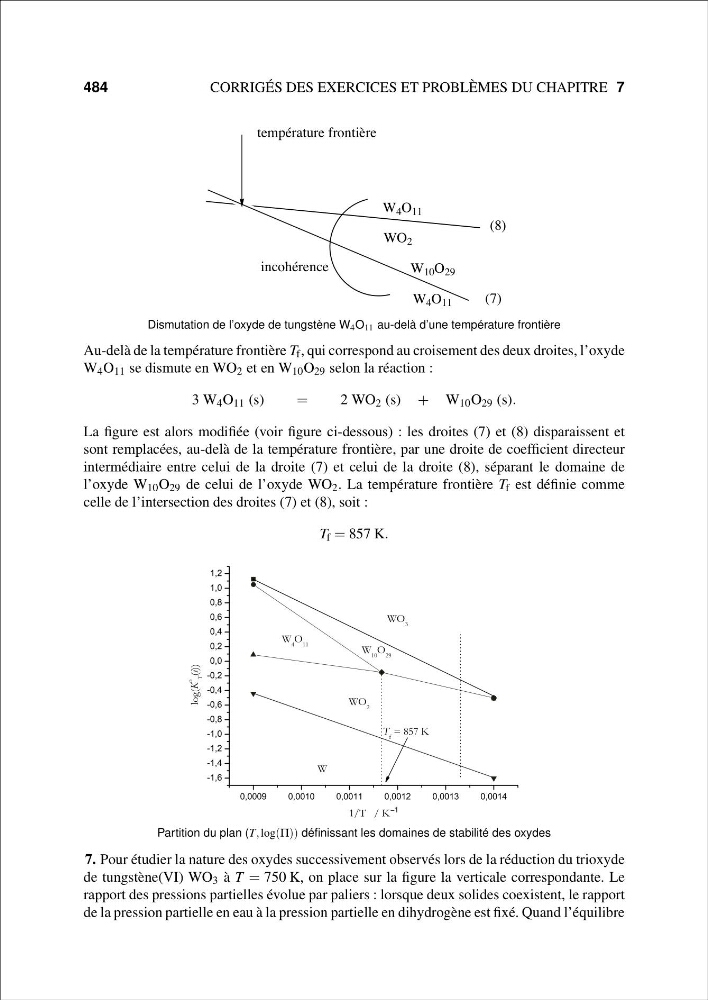

Dismutation de l’oxyde de tungstène W 4 O 11 au-delà d’une température frontière
Au-delà de la température frontière T f , qui correspond au croisement des deux droites, l’oxyde
W 4 O 11 se dismute en WO 2 et en W 10 O 29 selon la réaction :
3 W 4 O 11 (s)
=
2 WO 2 (s) + W 10 O 29 (s).
La figure est alors modifiée (voir figure ci-dessous) : les droites (7) et (8) disparaissent et
sont remplacées, au-delà de la température frontière, par une droite de coefficient directeur
intermédiaire entre celui de la droite (7) et celui de la droite (8), séparant le domaine de
l’oxyde W 10 O 29 de celui de l’oxyde WO 2 . La température frontière T f est définie comme
celle de l’intersection des droites (7) et (8), soit :
T f = 857 K.
1
Partition du plan (T, log(Π)) définissant les domaines de stabilité des oxydes
7. Pour étudier la nature des oxydes successivement observés lors de la réduction du trioxyde
de tungstène(VI) WO 3 à T = 750 K, on place sur la figure la verticale correspondante. Le
rapport des pressions partielles évolue par paliers : lorsque deux solides coexistent, le rapport
de la pression partielle en eau à la pression partielle en dihydrogène est fixé. Quand l’équilibre
