CHAP. 7 – DIAGRAMMES D’ELLINGHAM

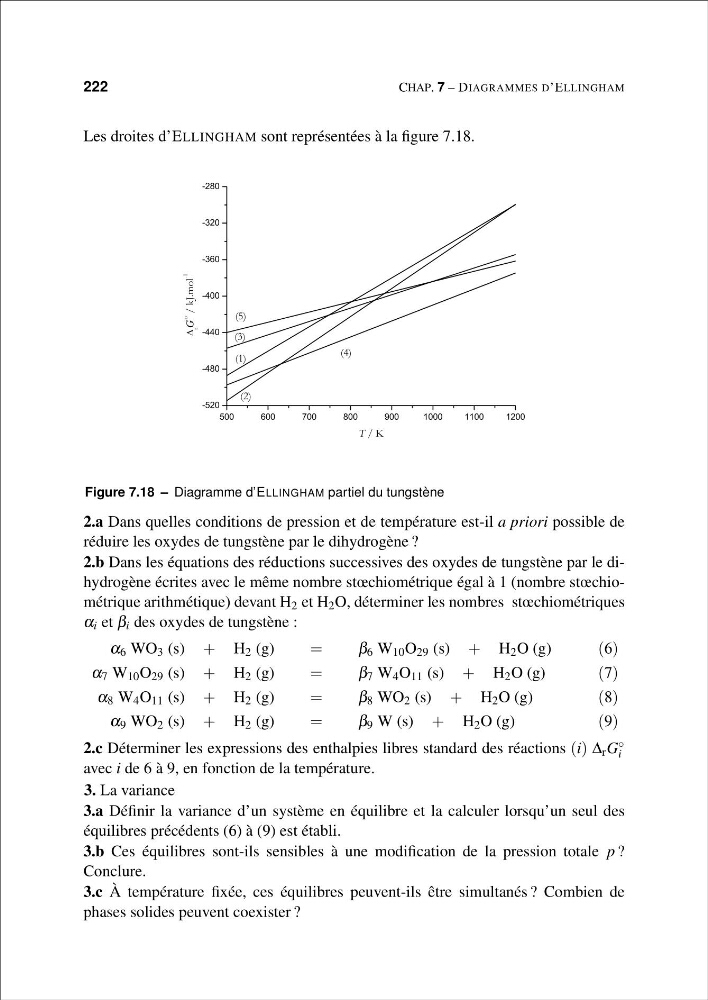

Les droites d’ELLINGHAM sont représentées à la figure 7.18.
G
Figure 7.18 – Diagramme d’ELLINGHAM partiel du tungstène
2.a Dans quelles conditions de pression et de température est-il a priori possible de
réduire les oxydes de tungstène par le dihydrogène ?
2.b Dans les équations des réductions successives des oxydes de tungstène par le dihydrogène écrites avec le même nombre stœchiométrique égal à 1 (nombre stœchiométrique arithmétique) devant H 2 et H 2 O, déterminer les nombres stœchiométriques
α i et β i des oxydes de tungstène :
α 6 WO 3 (s) + H 2 (g)
=
β 6 W 10 O 29 (s) + H 2 O (g)
(6)
α 7 W 10 O 29 (s) + H 2 (g)
=
β 7 W 4 O 11 (s) + H 2 O (g)
(7)
α 8 W 4 O 11 (s) + H 2 (g)
=
β 8 WO 2 (s) + H 2 O (g)
(8)
α 9 WO 2 (s) + H 2 (g)
=
β 9 W (s) + H 2 O (g)
(9)
2.c Déterminer les expressions des enthalpies libres standard des réactions (i) Δ r G ◦
i
avec i de 6 à 9, en fonction de la température.
3. La variance
3.a Définir la variance d’un système en équilibre et la calculer lorsqu’un seul des
équilibres précédents (6) à (9) est établi.
3.b Ces équilibres sont-ils sensibles à une modification de la pression totale p ?
Conclure.
3.c À température fixée, ces équilibres peuvent-ils être simultanés ? Combien de
phases solides peuvent coexister ?
