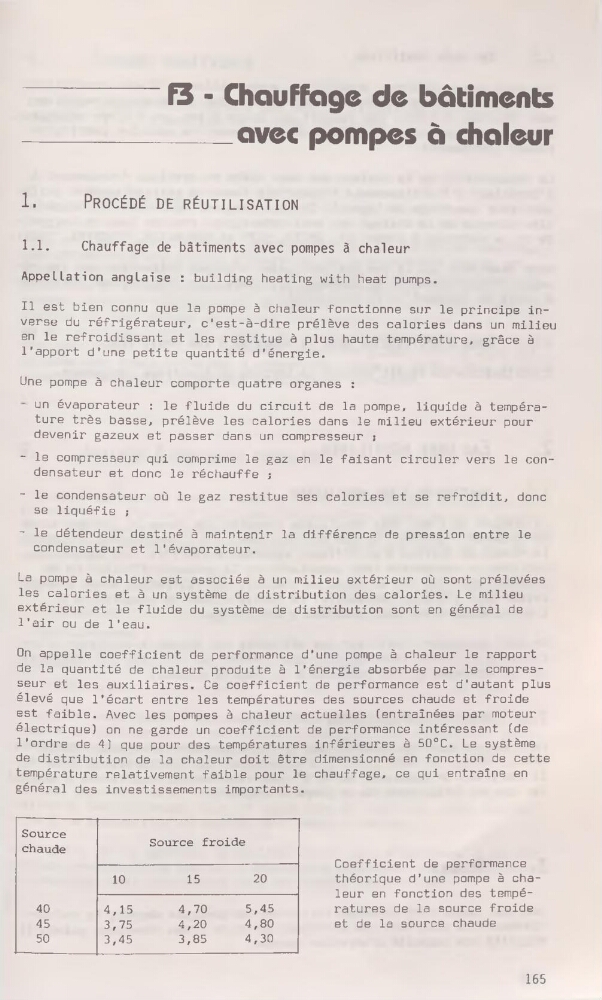

f3 - Chauffage de bâtiments
avec pompes à chaleur
1.
Procédé de réutilisation
1.1.
Chauffage de bâtiments avec pompes à chaleur
Appellation anglaise : building heating with heat pumps.
Il est bien connu que la pompe à chaleur fonctionne sur le principe inverse du réfrigérateur, c’est-à-dire prélève des calories dans un milieu
en le refroidissant et les restitue à plus haute température, grâce à
l’apport d'une petite quantité d’énergie.
Une pompe à chaleur comporte quatre organes :
un évaporateur : le fluide du circuit de la pompe, liquide à température très basse, prélève les calories dans le milieu extérieur pour
devenir gazeux et passer dans un compresseur ;
- le compresseur qui comprime le gaz en le faisant circuler vers le condensateur et donc le réchauffe ;
- le condensateur où le gaz restitue ses calories et se refroidit, donc
se liquéfie ;
- le détendeur destiné à maintenir la différence de pression entre le
condensateur et 1'évaporateur.
La pompe à chaleur est associée à un milieu extérieur où sont prélevées
les calories et à un système de distribution des calories. Le milieu
extérieur et le fluide du système de distribution sont en général de
l'air ou de l'eau.
On appelle coefficient de performance d’une pompe à chaleur le rapport
de la quantité de chaleur produite à l'énergie absorbée par le compresseur et les auxiliaires. Ce coefficient de performance est d'autant plus
élevé que l'écart entre les températures des sources chaude et froide
est faible. Avec les pompes à chaleur actuelles (entraînées par moteur
électrique) on ne garde un coefficient de performance intéressant (de
l'ordre de 4) que pour des températures inférieures à 50°C. Le système
de distribution de la chaleur doit être dimensionné en fonction de cette
température relativement faible pour le chauffage, ce qui entraîne en
général des investissements importants.
Source
chaude
Source froide
10
15
20
40
4,15
4,70
5,45
45
3,75
4,20
4,80
50
3,45
3,85
4,30
Coefficient de performance
théorique d’une pompe à chaleur en fonction des températures de la source froide
et de la source chaude
165
