VII.3.2 Matériel expérimental
VII.3.2.1 La centrifugeuse
Les essais en macrogravité simulant la consolidation sous poids propre de sédiment de dragage
ont été réalisés avec la centrifugeuse du LCPC de Nantes, décrite par CORTE (1986). Cet
appareil est constitué d'une nacelle placée à l'extrémité d'un bras de 5.50 mètres en rotation
autour d'un pivot (annexe 52). Les performances de cet outil permettent d'appliquer une
gravité maximale de 200 g à des modèles pesant jusqu'à 500 kg. Pour des modèles plus lourds,
les limites d'accélération centrifuge décroissent linéairement jusqu'à 100 g pour une masse
maximale de 2 tonnes.
Les essais de consolidation ont été effectués dans des éprouvettes cylindriques, en acier
d'épaisseur 6 mm, de diamètre 300 mm et de hauteur 200 mm. Un géotextile et un système de
drainage en fond d'éprouvette, permettaient de récupérer la phase liquide dans des bacs placés
dans le fond de la nacelle. Le suivi en cours de centrifugation du comportement du modèle est
assuré par l'intermédiaire d'une instrumentation directement raccordée à une chaîne
d'acquisition localisée dans la salle de commande. Par ailleurs, une caméra embarquée permet
de visualiser le comportement des matériaux pendant la consolidation. Les figures 41 et 42
présentent respectivement, une vue en plan de la disposition des éprouvettes dans la nacelle et
une vue en coupe de deux éprouvettes instrumentées.

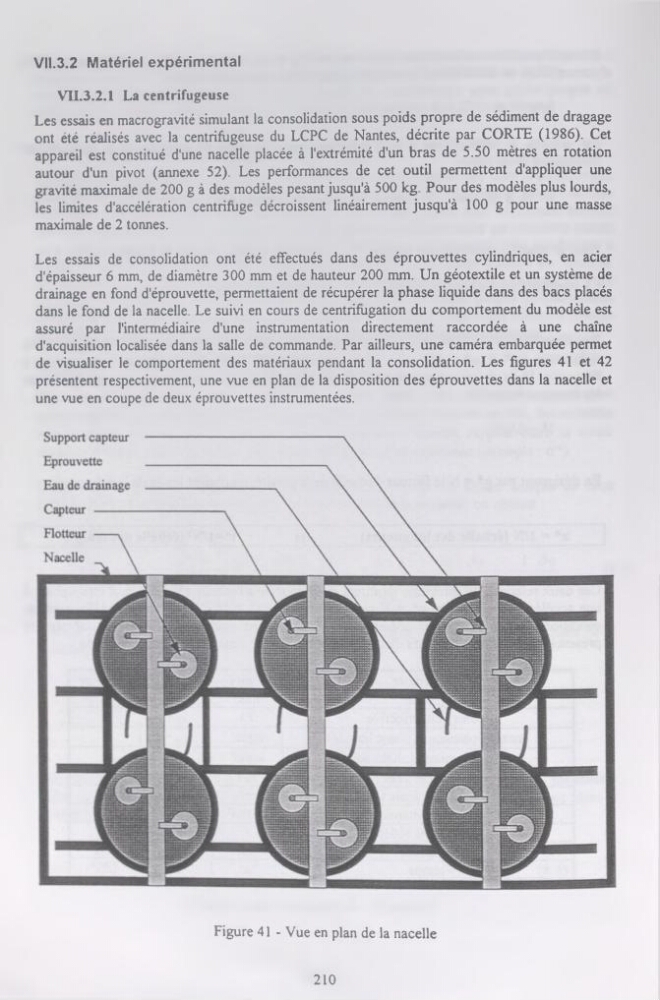

Figure 41 - Vue en plan de la nacelle
210
