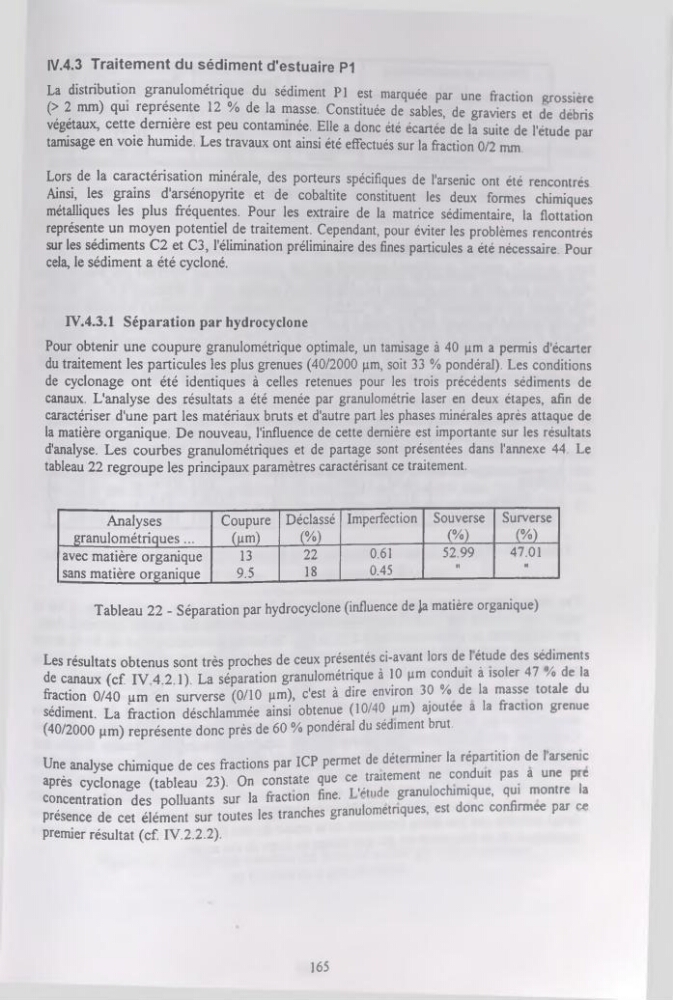

IV.4.3 Traitement du sédiment d'estuaire P1
La distribution granulométrique du sédiment PI est marquée par une fraction grossière
(> 2 mm) qui représente 12 % de la masse. Constituée de sables, de graviers et de débris
végétaux, cette dernière est peu contaminée. Elle a donc été écartée de la suite de l'étude par
tamisage en voie humide. Les travaux ont ainsi été effectués sur la fraction 0/2 mm.
Lors de la caractérisation minérale, des porteurs spécifiques de l'arsenic ont été rencontrés.
Ainsi, les grains d'arsénopyrite et de cobaltite constituent les deux formes chimiques
métalliques les plus fréquentes. Pour les extraire de la matrice sédimentaire, la flottation
représente un moyen potentiel de traitement. Cependant, pour éviter les problèmes rencontrés
sur les sédiments C2 et C3, l'élimination préliminaire des fines particules a été nécessaire. Pour
cela, le sédiment a été cycloné.
IV.4.3.1 Séparation par hydrocyclone
Pour obtenir une coupure granulométrique optimale, un tamisage à 40 pm a permis d'écarter
du traitement les particules les plus grenues (40/2000 pm, soit 33 % pondéral). Les conditions
de cyclonage ont été identiques à celles retenues pour les trois précédents sédiments de
canaux. L'analyse des résultats a été menée par granulométrie laser en deux étapes, afin de
caractériser d'une part les matériaux bruts et d'autre part les phases minérales après attaque de
la matière organique. De nouveau, l'influence de cette dernière est importante sur les résultats
d'analyse. Les courbes granulométriques et de partage sont présentées dans l'annexe 44. Le
tableau 22 regroupe les principaux paramètres caractérisant ce traitement.
Tableau 22 - Séparation par hydrocyclone (influence de Ja matière organique)
Analyses
granulométriques...
Coupure
(pm)
Déclassé
(%) .
Imperfection Souverse
(%)
Surverse
(%)
avec matière organique
sans matière organique
13
9.5
22
18
0.61
0.45
52.99
H
47.01
N
Les résultats obtenus sont très proches de ceux présentés ci-avant lors de 1 étude des sédiments
de canaux (cf IV 4 2 1) La séparation granulométrique à 10 pm conduit à isoler 47 /o de la
fraction 0/40 um en surverse (0/10 pm), c'est à dire environ 30 % de la masse totale du
sédiment. La fraction déschlammée ainsi obtenue (10/40 pm) ajoutée a la fraction grenue
(40/2000 pm) représente donc près de 60 % pondéral du sédiment brut.
Une analyse chimique de ces fractions par ICP permet de déterminer la répartition de 1 arsenic
après cyclonage (tableau 23). On constate que ce traitement ne conduit pas a une p e
®
c
finp T'étude granulochimique, qui montre la
concentration des polluants sur la fraction fine.
g
rnnfirm«e nar ce
présence de cet élément sur toutes les tranches granulometnques, est donc confirmée par
premier résultat (cf. IV.2.2.2).
165
