PERMÉABILITÉ DE LA MEMBRANE ET ÉCHANGES CELLULAIRES

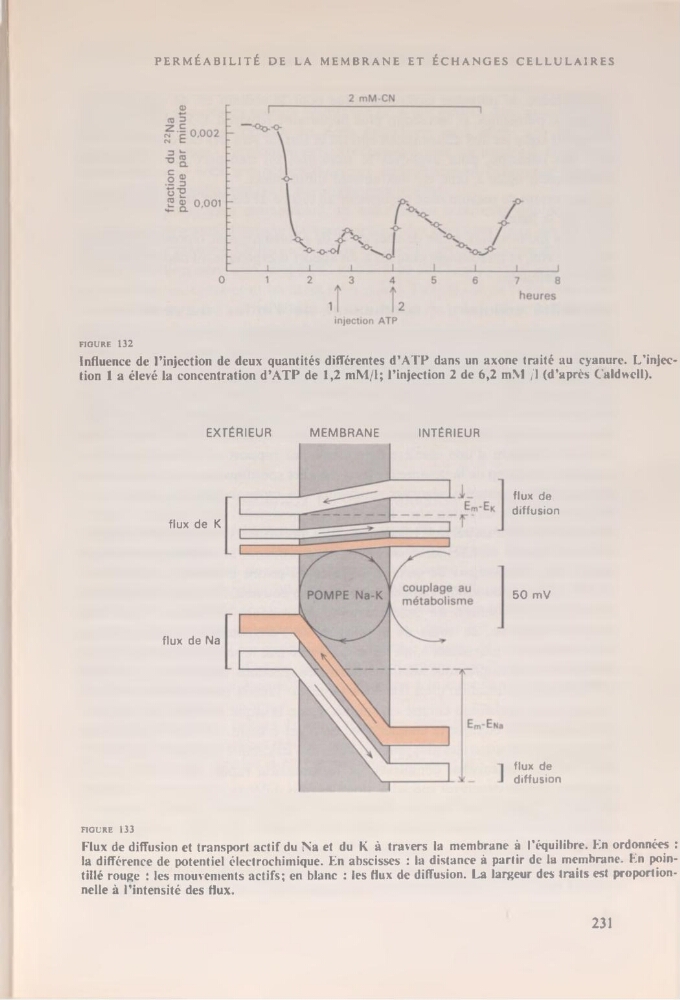

FIGURE 132
Influence de l’injection de deux quantités différentes d’ATP dans un axone traité au cyanure. L’injection 1 a élevé la concentration d’ATP de 1,2 mM/1; l’injection 2 de 6,2 mM /I (d’après Caldwcll).
flux de K
flux de Na
EXTÉRIEUR
MEMBRANE
INTÉRIEUR
50 mV
flux de
diffusion
flux de
diffusion
figure 133
Flux de diffusion et transport actif du Na et du K à travers la membrane à l'équilibre. En ordonnées :
la différence de potentiel électrochimique. En abscisses : la distance à partir de la membrane. En pointillé rouge : les mouvements actifs; en blanc : les flux de diffusion. La largeur des traits est proportionnelle à l’intensité des flux.
231
