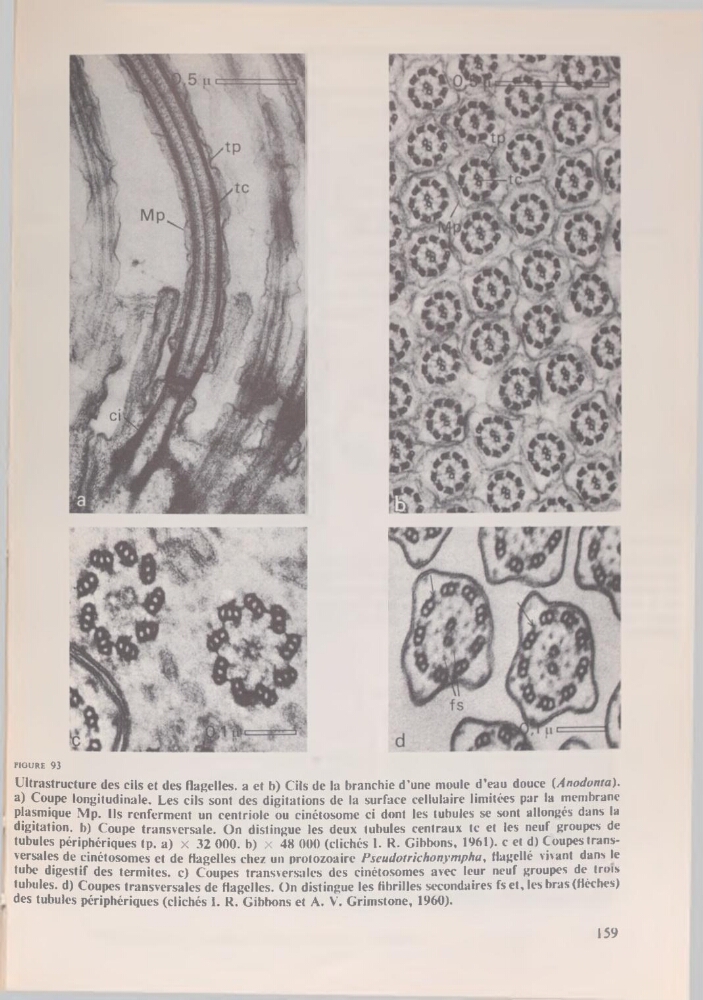

FIGURE 93
Ultrastructure des cils et des flagelles, a et b) Cils de la branchie d'une moule d’eau douce (Anodonta).
a) Coupe longitudinale. Les cils sont des digitations de la surface cellulaire limitées par la membrane
plasmique Mp. Ils renferment un centriole ou cinétosome ci dont les tubules se sont allongés dans la
digitation, b) Coupe transversale. On distingue les deux tubules centraux te et les neuf groupes de
tubules périphériques tp. a) X 32 000. b) X 48 000 (clichés 1. R. Gibbons, 1961). c et d) Coupes transversales de cinétosomes et de flagelles chez un protozoaire Pseudotrichonympha, flagellé vivant dans le
tube digestif des termites, c) Coupes transversales des cinétosomes avec leur neuf groupes de trois
tubules. d) Coupes transversales de flagelles. On distingue les fibrilles secondaires fs et, les bras (flèches)
des tubules périphériques (clichés 1. R. Gibbons et A. V. Grimstone, 1960).
159
Ultrastructure des cils et des flagelles, a et b) Cils de la branchie d'une moule d’eau douce (Anodonta).
a) Coupe longitudinale. Les cils sont des digitations de la surface cellulaire limitées par la membrane
plasmique Mp. Ils renferment un centriole ou cinétosome ci dont les tubules se sont allongés dans la
digitation, b) Coupe transversale. On distingue les deux tubules centraux te et les neuf groupes de
tubules périphériques tp. a) X 32 000. b) X 48 000 (clichés 1. R. Gibbons, 1961). c et d) Coupes transversales de cinétosomes et de flagelles chez un protozoaire Pseudotrichonympha, flagellé vivant dans le
tube digestif des termites, c) Coupes transversales des cinétosomes avec leur neuf groupes de trois
tubules. d) Coupes transversales de flagelles. On distingue les fibrilles secondaires fs et, les bras (flèches)
des tubules périphériques (clichés 1. R. Gibbons et A. V. Grimstone, 1960).
159
