INTRODUIRE DES ÉQUIPEMENTS AMÉLIORÉS
Le terrain doit être plat et légèrement incliné ; la mise en place des capteurs
et la construction des armoires demandent un savoir-faire technique spécifique.
Voir figure 59 ci-dessous.

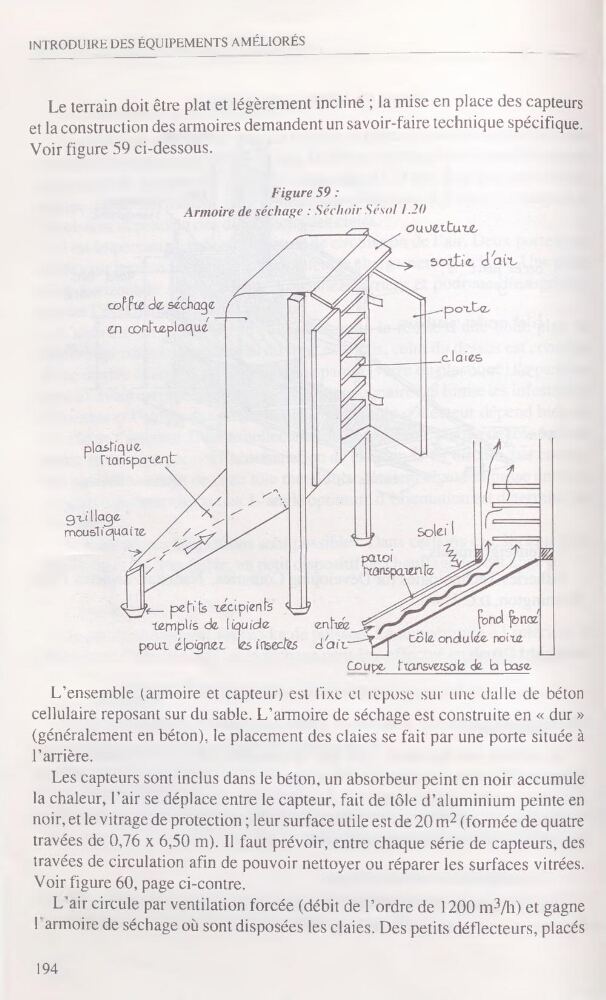

Figure 59 :
Coupe rtgnsvezsola de. h base
L’ensemble (armoire et capteur) est fixe ei repose sur une dalle de béton
cellulaire reposant sur du sable. L’armoire de séchage est construite en « dur »
(généralement en béton), le placement des claies se fait par une porte située à
l’arrière.
Les capteurs sont inclus dans le béton, un absorbeur peint en noir accumule
la chaleur, l’air se déplace entre le capteur, fait de tôle d’aluminium peinte en
noir, et le vitrage de protection ; leur surface utile est de 20 m2 (formée de quatre
travées de 0,76 x 6,50 m). Il faut prévoir, entre chaque série de capteurs, des
travées de circulation afin de pouvoir nettoyer ou réparer les surfaces vitrées.
Voir figure 60, page ci-contre.
L air circule par ventilation forcée (débit de l’ordre de 1200 nP/h) et gagne
1 armoire de séchage où sont disposées les claies. Des petits déflecteurs, placés
194
