Chapitre 12
0 5 10 15 20 25 30 35 40 45 50 55
Débit volumique (NL.min1)

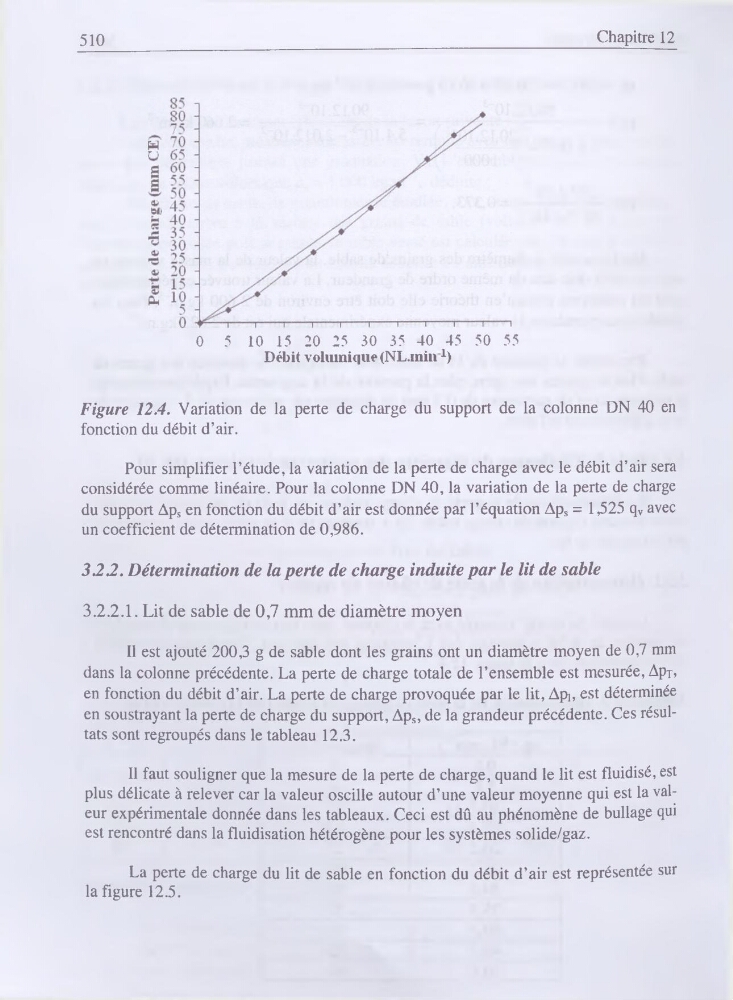

Figure 12.4. Variation de la perte de charge du support de la colonne DN 40 en
fonction du débit d’air.
Pour simplifier l’étude, la variation de la perte de charge avec le débit d’air sera
considérée comme linéaire. Pour la colonne DN 40, la variation de la perte de charge
du support Aps en fonction du débit d’air est donnée par l’équation Aps = 1,525 qv avec
un coefficient de détermination de 0,986.
3.2.2. Détermination de la perte de charge induite par le lit de sable
3.2.2.1. Lit de sable de 0,7 mm de diamètre moyen
Il est ajouté 200,3 g de sable dont les grains ont un diamètre moyen de 0,7 mm
dans la colonne précédente. La perte de charge totale de l’ensemble est mesurée, Apt,
en fonction du débit d’air. La perte de charge provoquée par le lit, Apb est déterminée
en soustrayant la perte de charge du support, Aps, de la grandeur précédente. Ces résultats sont regroupés dans le tableau 12.3.
Il faut souligner que la mesure de la perte de charge, quand le lit est fluidisé, est
plus délicate à relever car la valeur oscille autour d’une valeur moyenne qui est la valeur expérimentale donnée dans les tableaux. Ceci est dû au phénomène de bullage qui
est rencontré dans la fluidisation hétérogène pour les systèmes solide/gaz.
La perte de charge du lit de sable en fonction du débit d’air est représentée sur
la figure 12.5.
