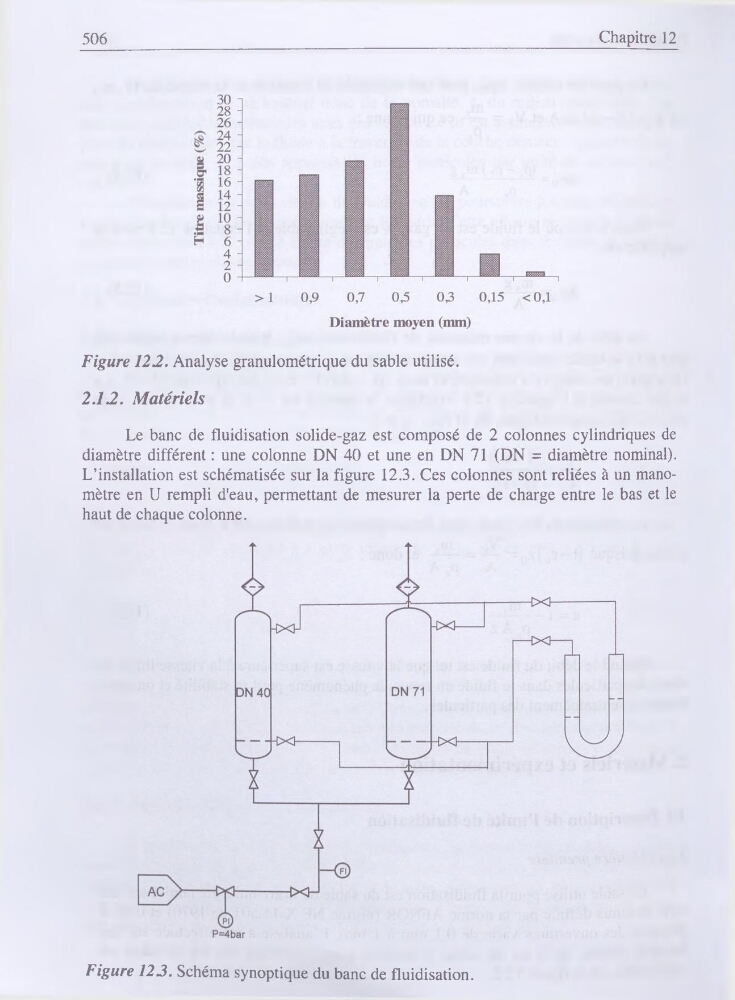

Figure 122. Analyse granulométrique du sable utilisé.
2.12. Matériels
Le banc de fluidisation solide-gaz est composé de 2 colonnes cylindriques de
diamètre différent : une colonne DN 40 et une en DN 71 (DN = diamètre nominal).
L’installation est schématisée sur la figure 12.3. Ces colonnes sont reliées à un manomètre en U rempli d'eau, permettant de mesurer la perte de charge entre le bas et le
haut de chaque colonne.
Figure 123. Schéma synoptique du banc de fluidisation.
