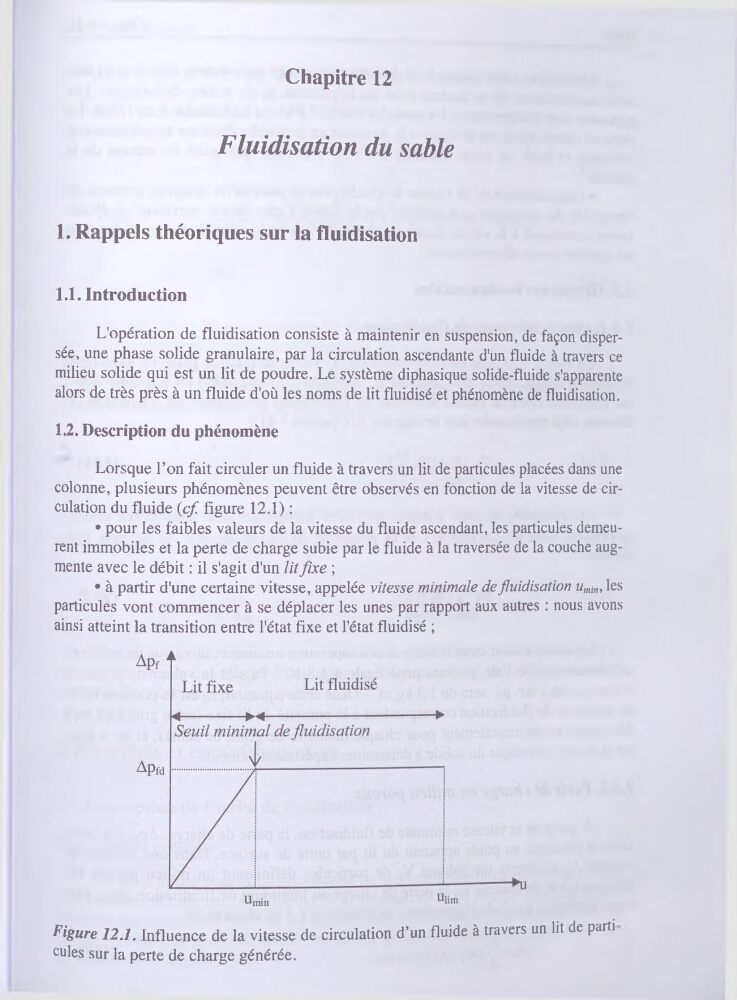

Chapitre 12
Fluidisation du sable
1. Rappels théoriques sur la fluidisation
1.1. Introduction
L'opération de fluidisation consiste à maintenir en suspension, de façon dispersée, une phase solide granulaire, par la circulation ascendante d'un fluide à travers ce
milieu solide qui est un lit de poudre. Le système diphasique solide-fluide s'apparente
alors de très près à un fluide d'où les noms de lit fluidisé et phénomène de fluidisation.
1.2. Description du phénomène
Lorsque l’on fait circuler un fluide à travers un lit de particules placées dans une
colonne, plusieurs phénomènes peuvent être observés en fonction de la vitesse de circulation du fluide (cf figure 12.1) :
• pour les faibles valeurs de la vitesse du fluide ascendant, les particules demeurent immobiles et la perte de charge subie par le fluide à la traversée de la couche augmente avec le débit : il s'agit d'un lit fixe ;
• à partir d'une certaine vitesse, appelée vitesse minimale de fluidisation umin, les
particules vont commencer à se déplacer les unes par rapport aux autres : nous avons
ainsi atteint la transition entre l'état fixe et l'état fluidisé ;
Figure 12.1. Influence de la vitesse de circulation d’un fluide à travers un lit de parti
cules sur la perte de charge générée.
