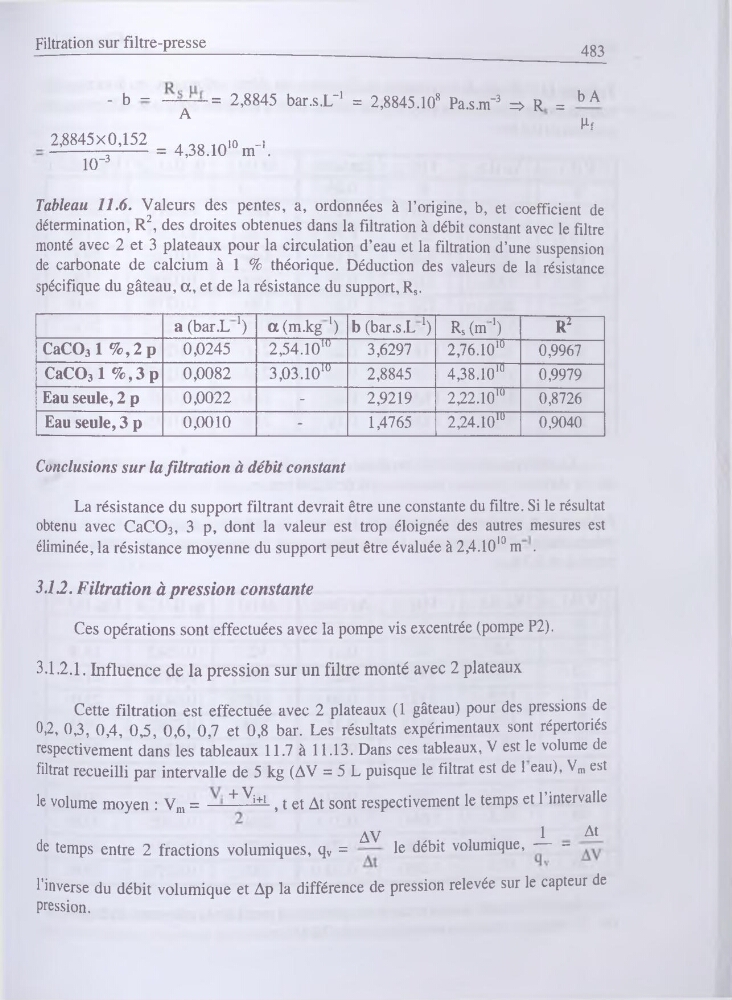

Filtration sur filtre-presse
483
_ b _
= 2,8845 bar.s.L"4 = 2,8845.108 Pa.s.m-3 => R =
A
b A
Pf
2,8845x0,152
10’3
= 4,38.1O10 m""1.
Tableau 11.6. Valeurs des pentes, a, ordonnées à l’origine, b, et coefficient de
détermination, R2, des droites obtenues dans la filtration à débit constant avec le filtre
monté avec 2 et 3 plateaux pour la circulation d’eau et la filtration d’une suspension
de carbonate de calcium à 1 % théorique. Déduction des valeurs de la résistance
spécifique du gâteau, a, et de la résistance du support, Rs.
Conclusions sur la filtration à débit constant
a (bar.L * )
a (m.kg b b (bar.s.L * ) Mm4)
R2
CaCO31 %,2p
0,0245
2,54.1O10
3,6297
2,76.1010
0,9967
CaCO3l %,3p 0,0082
3,03.10lü
2,8845
4,38.10lü
0,9979
Eau seule, 2 p
0,0022
-
2,9219
2,22.10lü
0,8726
Eau seule, 3 p
0,0010
-
1,4765
2,24.10lü
0,9040
La résistance du support filtrant devrait être une constante du filtre. Si le résultat
obtenu avec CaCO3, 3 p, dont la valeur est trop éloignée des autres mesures est
éliminée, la résistance moyenne du support peut être évaluée à 2,4.1O10 m .
3.1.2. Filtration à pression constante
Ces opérations sont effectuées avec la pompe vis excentrée (pompe P2).
3.1.2.1. Influence de la pression sur un filtre monté avec 2 plateaux
Cette filtration est effectuée avec 2 plateaux (1 gâteau) pour des pressions de
0,2, 0,3, 0,4, 0,5, 0,6, 0,7 et 0,8 bar. Les résultats expérimentaux sont répertoriés
respectivement dans les tableaux 11.7 à 11.13. Dans ces tableaux, V est le volume de
filtrat recueilli par intervalle de 5 kg (AV = 5 L puisque le filtrat est de 1 eau), Vm est
le volume moyen : Vm =
+,^i±L s t et At sont respectivement le temps et l’intervalle
AV
, .
•
1
At
de temps entre 2 fractions volumiques, qv =
le débit volumique, — -
l’inverse du débit volumique et Ap la différence de pression relevée sur le capteur de
pression.
