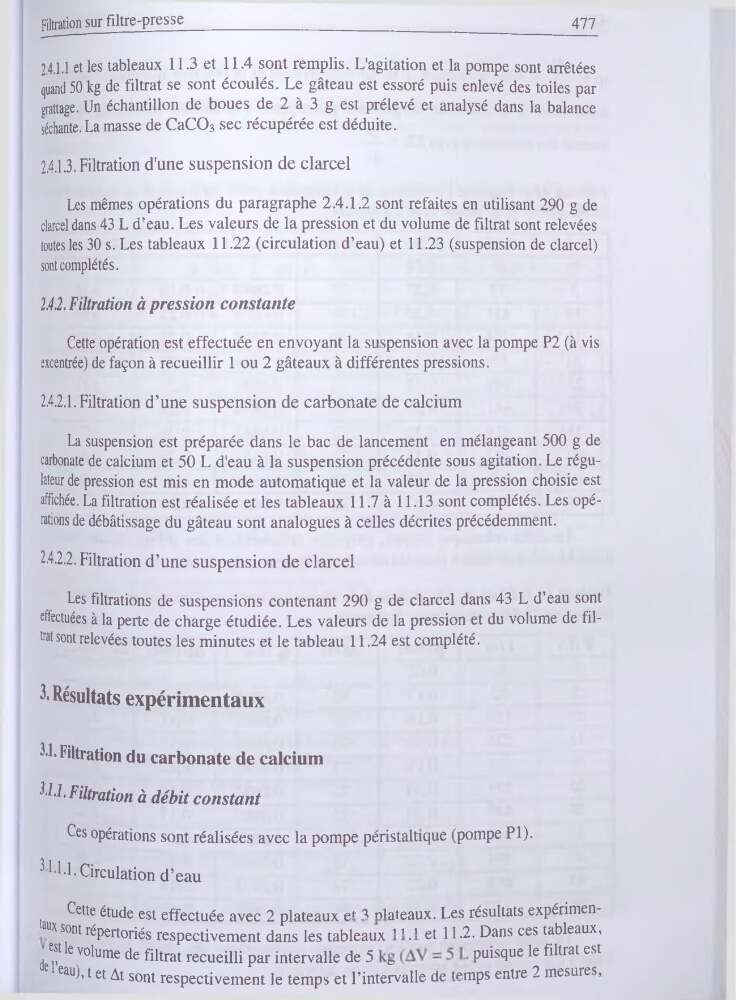

Filtration sur filtre-presse
477
. -------------- -■
“
~
-
- -------------2.4.1.1 et les tableaux 11.3 et 11.4 sont remplis. L'agitation et la pompe sont arrêtées
quand 50 kg de filtrat se sont écoulés. Le gâteau est essoré puis enlevé des toiles par
grattage. Un échantillon de boues de 2 à 3 g est prélevé et analysé dans la balance
séchante. La masse de CaCO3 sec récupérée est déduite.
2,4,1.3. Filtration d'une suspension de clarcel
Les mêmes opérations du paragraphe 2.4.1.2 sont refaites en utilisant 290 g de
clarcel dans 43 L d’eau. Les valeurs de la pression et du volume de filtrat sont relevées
toutes les 30 s. Les tableaux 11.22 (circulation d’eau) et 11.23 (suspension de clarcel)
sont complétés.
2.4.2. Filtration à pression constante
Cette opération est effectuée en envoyant la suspension avec la pompe P2 (à vis
excentrée) de façon à recueillir 1 ou 2 gâteaux à différentes pressions.
2.4.2.I. Filtration d’une suspension de carbonate de calcium
La suspension est préparée dans le bac de lancement en mélangeant 500 g de
carbonate de calcium et 50 L d'eau à la suspension précédente sous agitation. Le régulateur de pression est mis en mode automatique et la valeur de la pression choisie est
affichée. La filtration est réalisée et les tableaux 11.7 à 11.13 sont complétés. Les opérations de débâtissage du gâteau sont analogues à celles décrites précédemment.
24.2.2. Filtration d’une suspension de clarcel
Les filtrations de suspensions contenant 290 g de clarcel dans 43 L d’eau sont
effectuées à la perte de charge étudiée. Les valeurs de la pression et du volume de filtrat sont relevées toutes les minutes et le tableau 11.24 est complété.
3. Résultats expérimentaux
3.1. Filtration du carbonate de calcium
3.1.1. Filtration à débit constant
Ces opérations sont réalisées avec la pompe péristaltique (pompe PD311.1. Circulation d’eau
t q nimeaux. Les résultats expérimenCette étude est effectuée avec 2 plateaux e
\ /1 et 11.2. Dans ces tableaux,
laux sont répertoriés respectivement dans les tableaux ‘
puisque le filtrat est
est le volume de filtrat recueilli par intervalle de 5 o
tpmns entre 2 mesures,
* l’eau), t et At sont respectivement le temps et l'intervalle de
P
