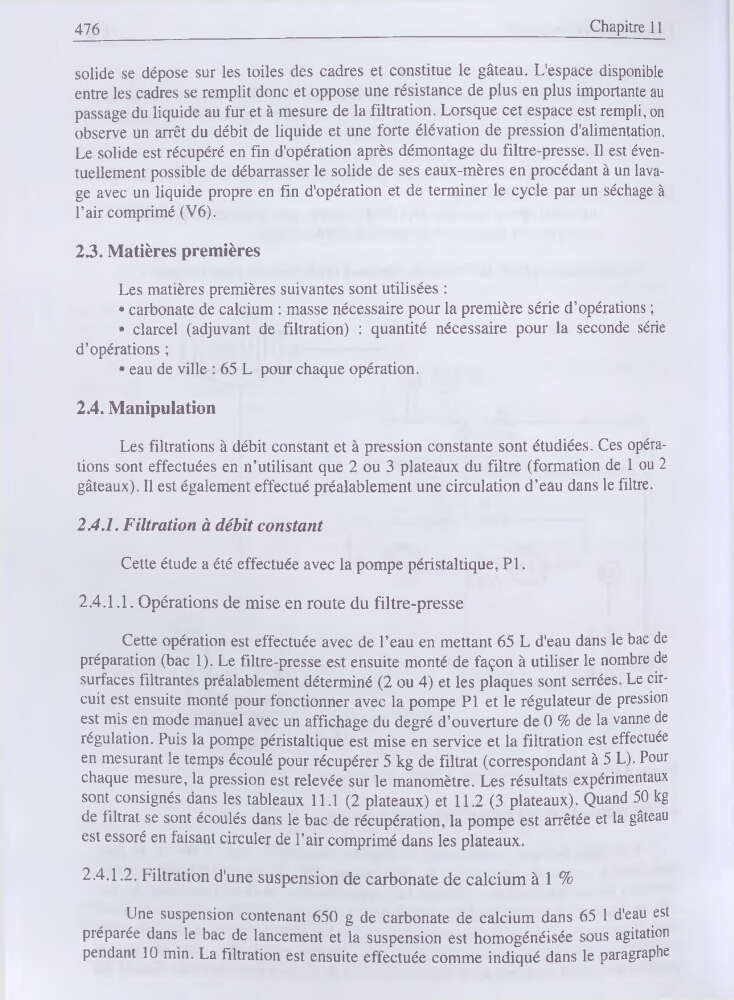

476
Chapitre 11
solide se dépose sur les toiles des cadres et constitue le gâteau. L'espace disponible
entre les cadres se remplit donc et oppose une résistance de plus en plus importante au
passage du liquide au fur et à mesure de la filtration. Lorsque cet espace est rempli, on
observe un arrêt du débit de liquide et une forte élévation de pression d'alimentation.
Le solide est récupéré en fin d'opération après démontage du filtre-presse. Il est éventuellement possible de débarrasser le solide de ses eaux-mères en procédant à un lavage avec un liquide propre en fin d'opération et de terminer le cycle par un séchage à
l’air comprimé (V6).
2.3. Matières premières
Les matières premières suivantes sont utilisées :
• carbonate de calcium : masse nécessaire pour la première série d’opérations ;
• clarcel (adjuvant de filtration) : quantité nécessaire pour la seconde série
d’opérations ;
• eau de ville : 65 L pour chaque opération.
2.4. Manipulation
Les filtrations à débit constant et à pression constante sont étudiées. Ces opérations sont effectuées en n’utilisant que 2 ou 3 plateaux du filtre (formation de 1 ou 2
gâteaux). Il est également effectué préalablement une circulation d’eau dans le filtre.
2.4.1. Filtration à débit constant
Cette étude a été effectuée avec la pompe péristaltique, PI.
2.4.1.1. Opérations de mise en route du filtre-presse
Cette opération est effectuée avec de l’eau en mettant 65 L d'eau dans le bac de
préparation (bac 1). Le filtre-presse est ensuite monté de façon à utiliser le nombre de
surfaces filtrantes préalablement déterminé (2 ou 4) et les plaques sont serrées. Le circuit est ensuite monté pour fonctionner avec la pompe PI et le régulateur de pression
est mis en mode manuel avec un affichage du degré d’ouverture de 0 % de la vanne de
régulation. Puis la pompe péristaltique est mise en service et la filtration est effectuée
en mesurant le temps écoulé pour récupérer 5 kg de filtrat (correspondant à 5 L). Pour
chaque mesure, la pression est relevée sur le manomètre. Les résultats expérimentaux
sont consignés dans les tableaux 11.1 (2 plateaux) et 11.2 (3 plateaux). Quand 50 kg
de filtrat se sont écoulés dans le bac de récupération, la pompe est arrêtée et la gâteau
est essoré en faisant circuler de l’air comprimé dans les plateaux.
2.4.1.2. Filtration d'une suspension de carbonate de calcium à 1 %
Une suspension contenant 650 g de carbonate de calcium dans 65 1 d'eau est
préparée dans le bac de lancement et la suspension est homogénéisée sous agitation
pendant 10 min. La filtration est ensuite effectuée comme indiqué dans le paragraphe
