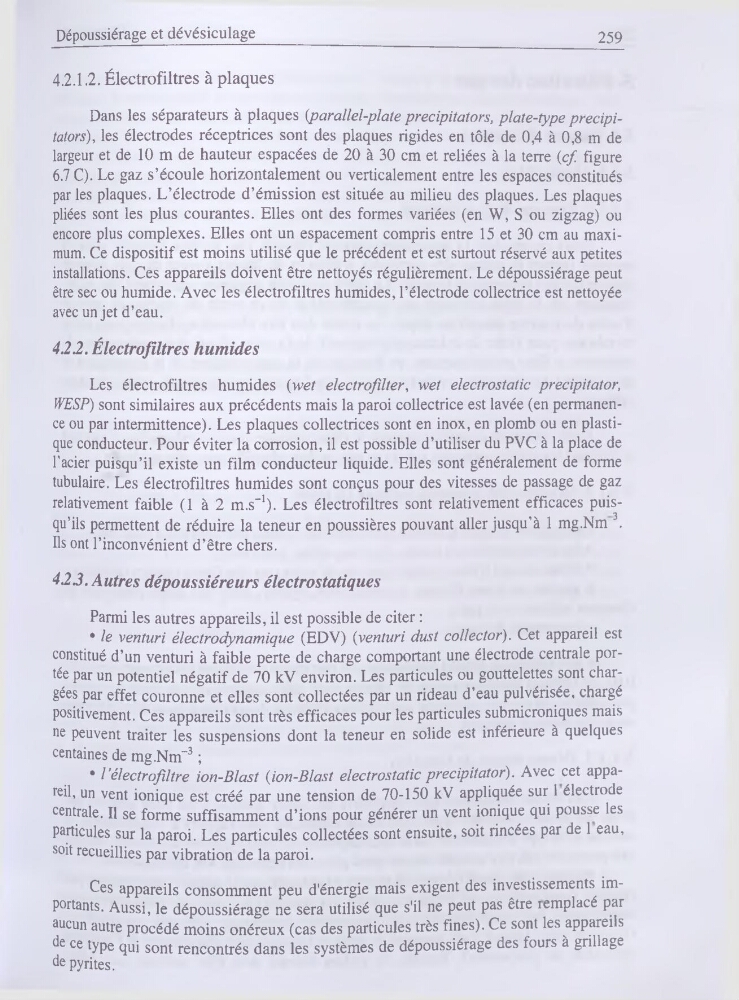

Dépoussiérage et dévésiculage
259
4.2.1.2. Électrofiltres à plaques
Dans les séparateurs à plaques (parallel-plate precipitators, plate-type precipitators), les électrodes réceptrices sont des plaques rigides en tôle de 0,4 à 0,8 m de
largeur et de 10 m de hauteur espacées de 20 à 30 cm et reliées à la terre (cf figure
6.7 C). Le gaz s’écoule horizontalement ou verticalement entre les espaces constitués
par les plaques. L’électrode d’émission est située au milieu des plaques. Les plaques
pliées sont les plus courantes. Elles ont des formes variées (en W, S ou zigzag) ou
encore plus complexes. Elles ont un espacement compris entre 15 et 30 cm au maximum. Ce dispositif est moins utilisé que le précédent et est surtout réservé aux petites
installations. Ces appareils doivent être nettoyés régulièrement. Le dépoussiérage peut
être sec ou humide. Avec les électrofiltres humides, l’électrode collectrice est nettoyée
avec un jet d’eau.
4.2.2. Électrofiltres humides
Les électrofiltres humides (yvet electrofilter, wet electrostatic precipitator,
WESP) sont similaires aux précédents mais la paroi collectrice est lavée (en permanence ou par intermittence). Les plaques collectrices sont en inox, en plomb ou en plastique conducteur. Pour éviter la corrosion, il est possible d’utiliser du PVC à la place de
l’acier puisqu’il existe un film conducteur liquide. Elles sont généralement de forme
tubulaire. Les électrofiltres humides sont conçus pour des vitesses de passage de gaz
relativement faible (1 à 2 m.s-1). Les électrofiltres sont relativement efficaces puisqu’ils permettent de réduire la teneur en poussières pouvant aller jusqu’à 1 mg.Nm 3.
Ils ont l’inconvénient d’être chers.
4.23. Autres dépoussiéreurs électrostatiques
Parmi les autres appareils, il est possible de citer :
• le venturi électrodynamique (EDV) (venturi dust collecter). Cet appareil est
constitué d’un venturi à faible perte de charge comportant une électrode centrale portée par un potentiel négatif de 70 kV environ. Les particules ou gouttelettes sont chargées par effet couronne et elles sont collectées par un rideau d’eau pulvérisée, chargé
positivement. Ces appareils sont très efficaces pour les particules submicroniques mais
ne peuvent traiter les suspensions dont la teneur en solide est inférieure à quelques
centaines de mg.Nm-3 ;
• l’électrofiltre ion-Blast (ion-B las t electrostatic precipitator). Avec cet appareil, un vent ionique est créé par une tension de 70-150 kV appliquée sur 1 électrode
centrale. Il se forme suffisamment d’ions pour générer un vent ionique qui pousse les
particules sur la paroi. Les particules collectées sont ensuite, soit rincées par de 1 eau,
soit recueillies par vibration de la paroi.
Ces appareils consomment peu d'énergie mais exigent des investissements importants. Aussi, le dépoussiérage ne sera utilisé que s'il ne peut pas être lemplacé par
aucun autre procédé moins onéreux (cas des particules très fines). Ce sont les appareils
de ce type qui sont rencontrés dans les systèmes de dépoussiérage des fours à grillage
de pyrites.
