4.2.1. Électrofiltres secs ordinaires
Avec les électrofiltres secs (dry electrofîlters), les particules chargées migrent
vers la contre-électrode, sous l’effet de la force électrostatique. La contre-électrode
(électrode collectrice), plane ou cylindrique, va collecter les particules solides. Les
électrofiltres secs génèrent de faibles pertes de charge. Ils sont surtout utilisés pour
éliminer les fines particules (inférieures à 10 pm) et, si possible, en faible concentration dans le gaz. Les électrodes peuvent avoir plusieurs formes, à fils ou à arêtes
vives, plus rigide qu’un simple fil (les plus courantes) (cf. figure 6.6 B). Il est important aussi de bien répartir les gaz en entrée (grille ou chicanes) et de disposer de
disques anti-explosion. Les séparateurs électrostatiques secs se décomposent en deux
catégories en fonction de la forme de l’électrode réceptrice : les séparateurs à tubes et
les séparateurs à plaques.
4.2.1.1. Électrofiltres à tubes
Le séparateur à tubes (wire-in tube precipitator, wire and pipe precipitator) est
constitué par un fil métallique de 1 à 2 cm de diamètre représentant l’électrode
d’émission (de décharge) positionné parallèlement à l’électrode réceptrice (collectrice). Cette dernière est reliée à la terre et son diamètre varie de 15 à 30 cm (cf. figure
6.7 A). Les électrodes ont une longueur de 3 à 4 m et sont alimentées sous une tension
de 40 à 80 kV. Le gaz chargé en particules arrive par le haut et sort épuré à la base.
Les cellules peuvent être cylindriques ou polygonales (cf. figure 6.7 B). Ces séparateurs sont utilisés pour des petites quantités de gaz et pour l’élimination des vésicules
et des particules solides. Les électrodes doivent être périodiquement nettoyées pour
éliminer les poussières.
Poussières
Tubes à section
Electrode ae
hexagonale
décharge
(A)
(B)
(C)

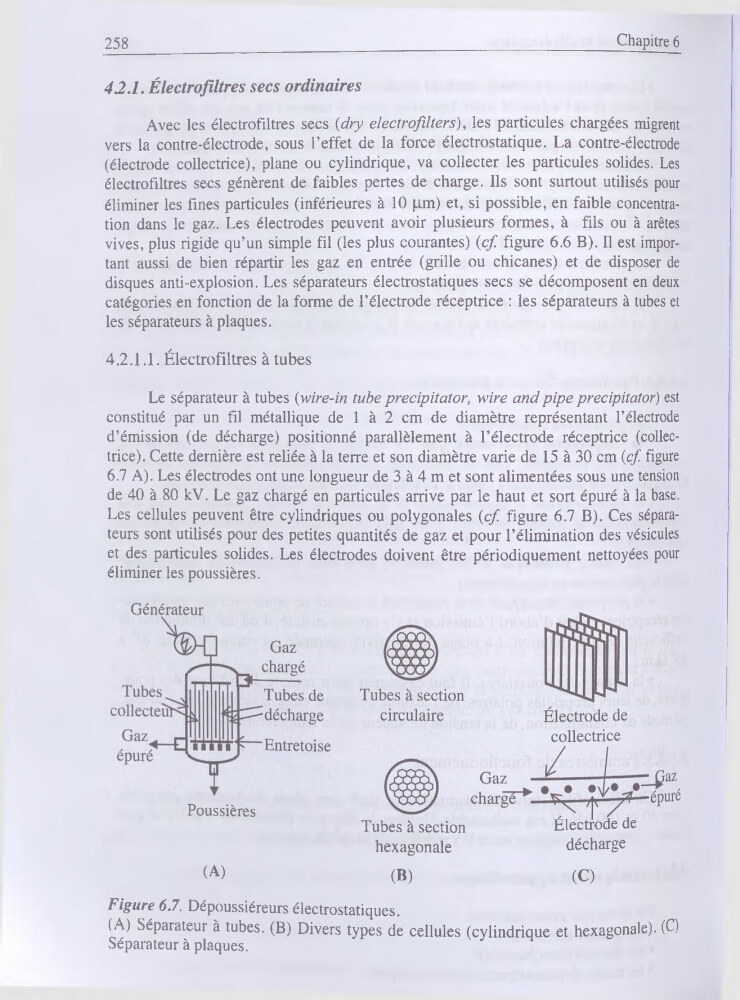

Figure 6.7. Dépoussiéreurs électrostatiques.
(A) Séparateur à tubes. (B) Divers types de cellules (cylindrique et hexagonale). (C)
Séparateur à plaques.
