Dépoussiérage et dévésiculage
249
pour être efficaces. C’est la raison pour laquelle elles ne sont plus utilisées dans cette
configuration. Cependant, l’efficacité des séparateurs gravimétriques est améliorée,
d’une part, en disposant des chicanes dans ces chambres pour donner au courant
gazeux un cheminement tortueux qui favorise la chute des particules solides par chocs
et, d’autre part, en augmentant la longueur du trajet. Les séparateurs gravimétriques
comprennent les chambres de décantation et les classificateurs à double cône.
3.2.1.1. Chambres de décantation
Les chambres de décantation se divisent en deux catégories.
► CHAMBRES DE DÉPÔT SIMPLE
Les chambres de dépôt simple (settling chambers) sont des dépoussiéréurs à
sédimentation naturelle (cf. figure 6.4 A). Elles sont constituées par des chambres dans
lesquelles on envoie un lent courant de gaz. La vitesse du gaz se trouve réduite dans
l'appareil et les particules se déposent si elles sont suffisamment denses (diamètres
supérieurs à 40-50 pm). Les chambres de décantation sont vraiment efficaces pour les
particules de plus de 100 pm et pour les gaz vraiment chargés en poussières. Pour que
la sédimentation soit efficace, il faut des chambres de grande surface et d'autant plus
grandes que les particules sont petites.
► CHAMBRES DE DÉPÔT CHICANÉES
Les chambres de dépôt chicanées (ou séparateurs inertiels) (jmpigement separators) contiennent des chicanes à l'intérieur pour augmenter la longueur du trajet et favoriser le dépôt (chambres de Howard) (cf figure 6.4 B). Lorsque qu’une suspension
gazeuse rencontre un obstacle, les particules solides ont tendance à s’y plaquer sous
l’effet de la vitesse alors que le gaz, dont l’inertie est moindre, le contourne plus facilement.
Suspension
gaz épuré
gazeuse
Solide déposé
(A)
Sortie du
Suspension
Sortie du
gazeuse
gaz épuré
(B)
Figure 6.4. Chambres de décantation.
(A) Chambre de dépôt simple. (B) Chambre de dépôt chicanée.
C’est sur ce principe que fonctionnent les chambres à chicanes qui sont.
• horizontales, les chicanes étant verticales. Le solide est collecté a la base de
l’appareil sous l’effet de la gravité ;
• verticales, les chicanes étant horizontales. Ces appareils sont plus compacts
mais la collecte du solide est moins facile et doit se faire à 1 aide d une raclette au
niveau de chaque chicane.
249
pour être efficaces. C’est la raison pour laquelle elles ne sont plus utilisées dans cette
configuration. Cependant, l’efficacité des séparateurs gravimétriques est améliorée,
d’une part, en disposant des chicanes dans ces chambres pour donner au courant
gazeux un cheminement tortueux qui favorise la chute des particules solides par chocs
et, d’autre part, en augmentant la longueur du trajet. Les séparateurs gravimétriques
comprennent les chambres de décantation et les classificateurs à double cône.
3.2.1.1. Chambres de décantation
Les chambres de décantation se divisent en deux catégories.
► CHAMBRES DE DÉPÔT SIMPLE
Les chambres de dépôt simple (settling chambers) sont des dépoussiéréurs à
sédimentation naturelle (cf. figure 6.4 A). Elles sont constituées par des chambres dans
lesquelles on envoie un lent courant de gaz. La vitesse du gaz se trouve réduite dans
l'appareil et les particules se déposent si elles sont suffisamment denses (diamètres
supérieurs à 40-50 pm). Les chambres de décantation sont vraiment efficaces pour les
particules de plus de 100 pm et pour les gaz vraiment chargés en poussières. Pour que
la sédimentation soit efficace, il faut des chambres de grande surface et d'autant plus
grandes que les particules sont petites.
► CHAMBRES DE DÉPÔT CHICANÉES
Les chambres de dépôt chicanées (ou séparateurs inertiels) (jmpigement separators) contiennent des chicanes à l'intérieur pour augmenter la longueur du trajet et favoriser le dépôt (chambres de Howard) (cf figure 6.4 B). Lorsque qu’une suspension
gazeuse rencontre un obstacle, les particules solides ont tendance à s’y plaquer sous
l’effet de la vitesse alors que le gaz, dont l’inertie est moindre, le contourne plus facilement.
Suspension
gaz épuré
gazeuse
Solide déposé
(A)
Sortie du
Suspension
Sortie du
gazeuse
gaz épuré
(B)

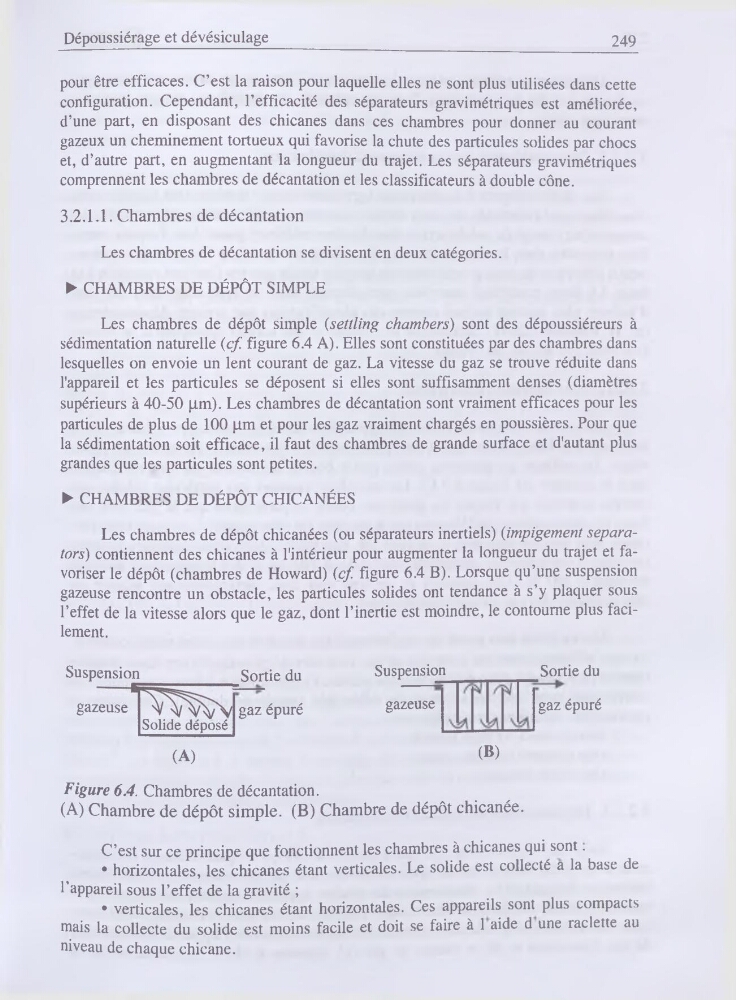

Figure 6.4. Chambres de décantation.
(A) Chambre de dépôt simple. (B) Chambre de dépôt chicanée.
C’est sur ce principe que fonctionnent les chambres à chicanes qui sont.
• horizontales, les chicanes étant verticales. Le solide est collecté a la base de
l’appareil sous l’effet de la gravité ;
• verticales, les chicanes étant horizontales. Ces appareils sont plus compacts
mais la collecte du solide est moins facile et doit se faire à 1 aide d une raclette au
niveau de chaque chicane.
