La zone de fluidisation bouillonnante est délimitée par deux courbes: une
courbe correspondant à la vitesse minimale de fluidisation, umin, et une autre courbe
correspondant à la vitesse limite de chute des particules, uUm. Ces deux courbes forment une large bande qui coupe le diagramme sur la diagonale «faibles vitesses-particules fines» dans le coin gauche en bas du diagramme jusqu’au coin droit en haut correspondant aux «fortes vitesses/grosses particules». Pour des particules plutôt fines et
des vitesses supérieures à la vitesse limite de chute des particules, il y a deux zones
caractéristiques : les lits circulants et les lits transportés. Dans les lits circulants, les
particules quittent le lit fluide puis sont récupérées et réintroduites dans le lit grâce à
des appareils périphériques (jambe de retour, cyclones, etc.). Dans les lits transportés
(risers), la vitesse du gaz est plus importante (environ 10 à 15 m.s-1) que pour les lits
circulants entraînant une concentration en solide plus faible dans le lit fluidisé.

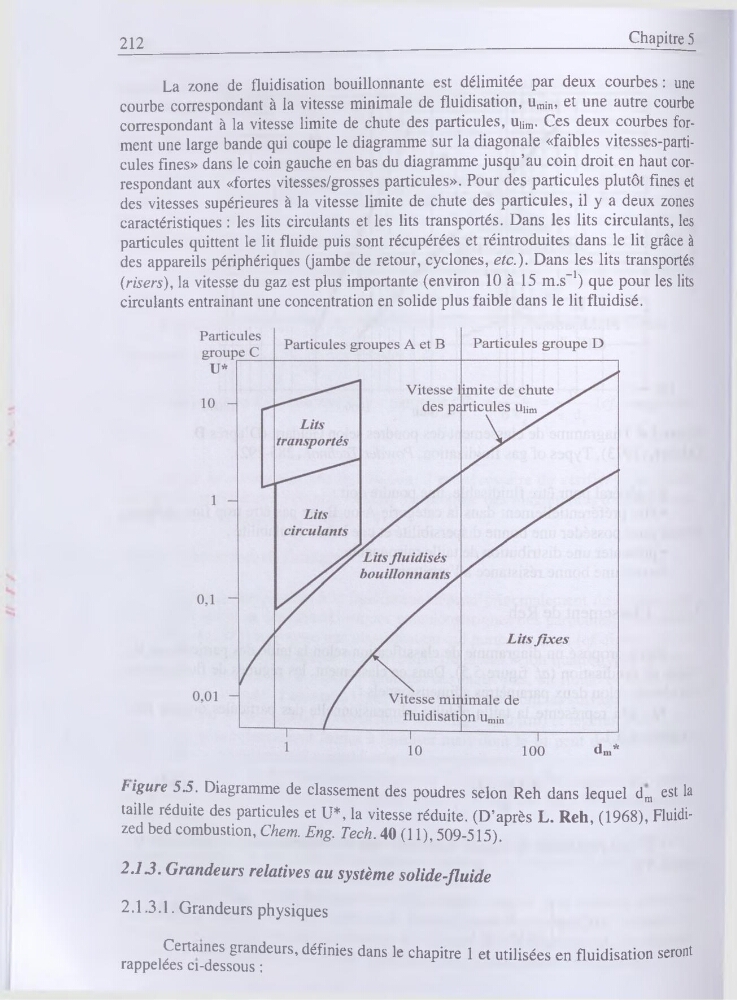

Figure 5.5. Diagramme de classement des poudres selon Reh dans lequel dm est la
taille réduite des particules et U*, la vitesse réduite. (D’après L. Reh, (1968), Fluidized bed combustion, Chem. Eng. Tech. 40 (11), 509-515).
2.13. Grandeurs relatives au système solide-fluide
2.13.1. Grandeurs physiques
Certaines grandeurs, définies dans le chapitre 1 et utilisées en fluidisation seront
rappelées ci-dessous ;
