Fluidisation
209

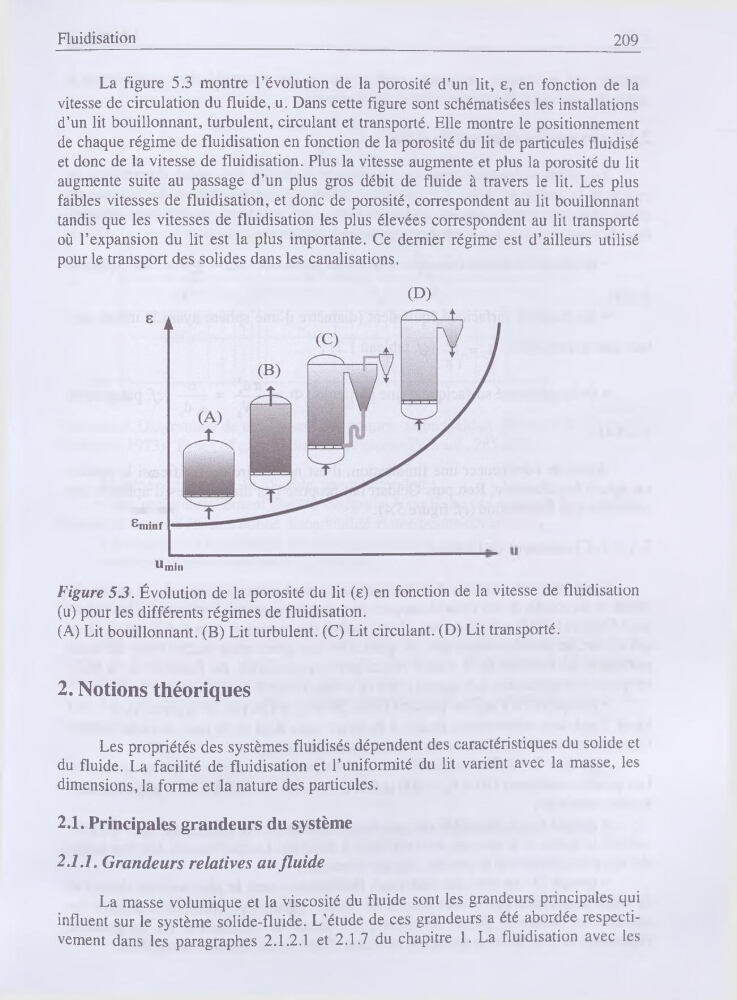

La figure 5.3 montre l’évolution de la porosité d’un lit, £, en fonction de la
vitesse de circulation du fluide, u. Dans cette figure sont schématisées les installations
d’un lit bouillonnant, turbulent, circulant et transporté. Elle montre le positionnement
de chaque régime de fluidisation en fonction de la porosité du lit de particules fluidisé
et donc de la vitesse de fluidisation. Plus la vitesse augmente et plus la porosité du lit
augmente suite au passage d’un plus gros débit de fluide à travers le lit. Les plus
faibles vitesses de fluidisation, et donc de porosité, correspondent au lit bouillonnant
tandis que les vitesses de fluidisation les plus élevées correspondent au lit transporté
où l’expansion du lit est la plus importante. Ce dernier régime est d’ailleurs utilisé
pour le transport des solides dans les canalisations.
(D)
Umin
Figure 5.3. Évolution de la porosité du lit (e) en fonction de la vitesse de fluidisation
(u) pour les différents régimes de fluidisation.
(A) Lit bouillonnant. (B) Lit turbulent. (C) Lit circulant. (D) Lit transporté.
2. Notions théoriques
Les propriétés des systèmes fluidisés dépendent des caractéristiques du solide et
du fluide. La facilité de fluidisation et l’uniformité du lit varient avec la masse, les
dimensions, la forme et la nature des particules.
2.1. Principales grandeurs du système
2.1.1. Grandeurs relatives au fluide
La masse volumique et la viscosité du fluide sont les grandeurs piincipales qui
influent sur le système solide-fluide. L’étude de ces grandeurs a été abordée respectivement dans les paragraphes 2.1.2.1 et 2.1.7 du chapitre 1. La fluidisation avec les
