Chapitre 3
154
Liquide de
boues
filtrat
(2)
Sortie Alimentai!
filtrat suspension
(1)
Alimentation
Sortie
filtrat
Alimentation
(A)
(B)

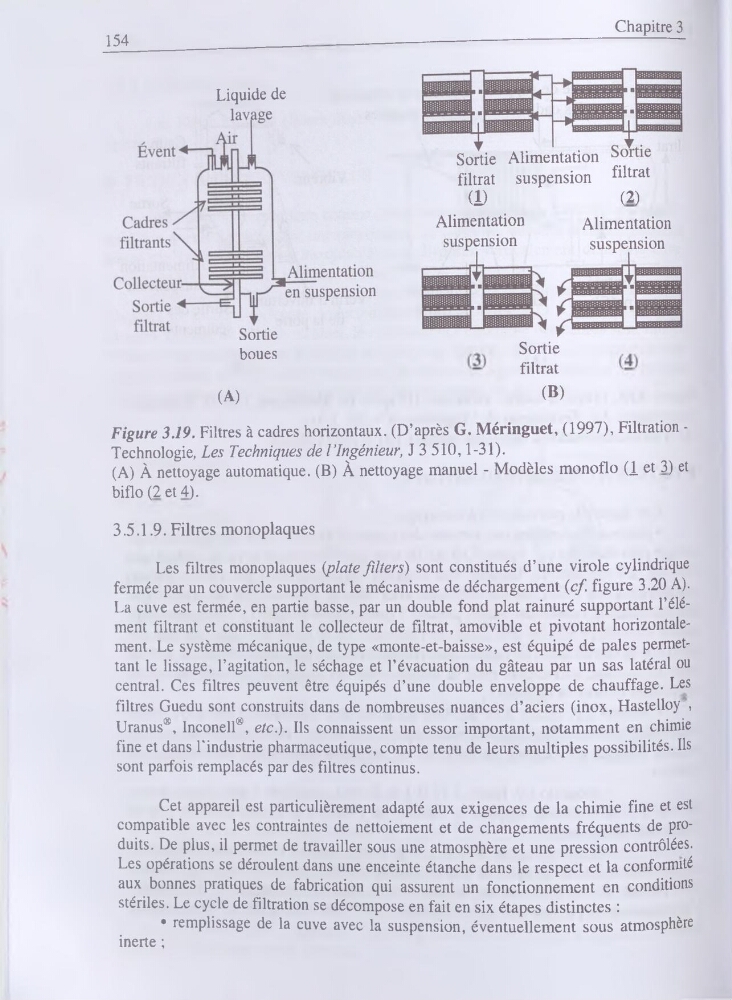

Figure 3.19. Filtres à cadres horizontaux. (D’après G. Méringuet, (1997), Filtration -
Technologie, Les Techniques de l’ingénieur, J 3 510,1-31).
(A) À nettoyage automatique. (B) À nettoyage manuel - Modèles monoflo (1 et 3) et
biflo (2 et 4).
3.5.1.9. Filtres monoplaques
Les filtres monoplaques (plate filters) sont constitués d’une virole cylindrique
fermée par un couvercle supportant le mécanisme de déchargement (cf. figure 3.20 A).
La cuve est fermée, en partie basse, par un double fond plat rainuré supportant l’élément filtrant et constituant le collecteur de filtrat, amovible et pivotant horizontalement. Le système mécanique, de type «monte-et-baisse», est équipé de pales permettant le lissage, l’agitation, le séchage et l’évacuation du gâteau par un sas latéral ou
central. Ces filtres peuvent être équipés d’une double enveloppe de chauffage. Les
filtres Guedu sont construits dans de nombreuses nuances d’aciers (inox, Hastelloy ,
Uranus®, Inconell®, etc). Ils connaissent un essor important, notamment en chimie
fine et dans l’industrie pharmaceutique, compte tenu de leurs multiples possibilités. Ils
sont parfois remplacés par des filtres continus.
Cet appareil est particulièrement adapté aux exigences de la chimie fine et est
compatible avec les contraintes de nettoiement et de changements fréquents de produits. De plus, il permet de travailler sous une atmosphère et une pression contrôlées.
Les opérations se déroulent dans une enceinte étanche dans le respect et la conformité
aux bonnes pratiques de fabrication qui assurent un fonctionnement en conditions
stériles. Le cycle de filtration se décompose en fait en six étapes distinctes :
• remplissage de la cuve avec la suspension, éventuellement sous atmosphère
inerte ;
