colmatage. Les membranes peuvent être de plusieurs types : planes, spiralées, tubulaires et fibres creuses. Ces appareils sont surtout utilisés dans les industries pharmaceutiques, alimentaires (œnologie, purification d’eau, clarification de vins, débourbage de
moûts), les biotechnologies, les traitements de dépollution d’effluents industriels, etc.
Introduction
e
„ ..
. filtrante
d adjuvant
' Diatomite
de sécurité
Poche d’air
surpressé
Treillis
Précouche de
diatomite
Entrée du
préfilt
Liquide de
lavage
Sortie du
- filtrat
Membrane
tubulaire
Entrée d_u
préfilt
iïiiiiiiiiiiiik'iin 'Sortie du
concentrât
Eau brute T
Eau pure
Sortie des
boues
Élément
filtrant
Sortie du perméa\
Support interne
de la membrane
O
hiiiiiiiiiiiiiiiiii
(A)
(B)
(C)

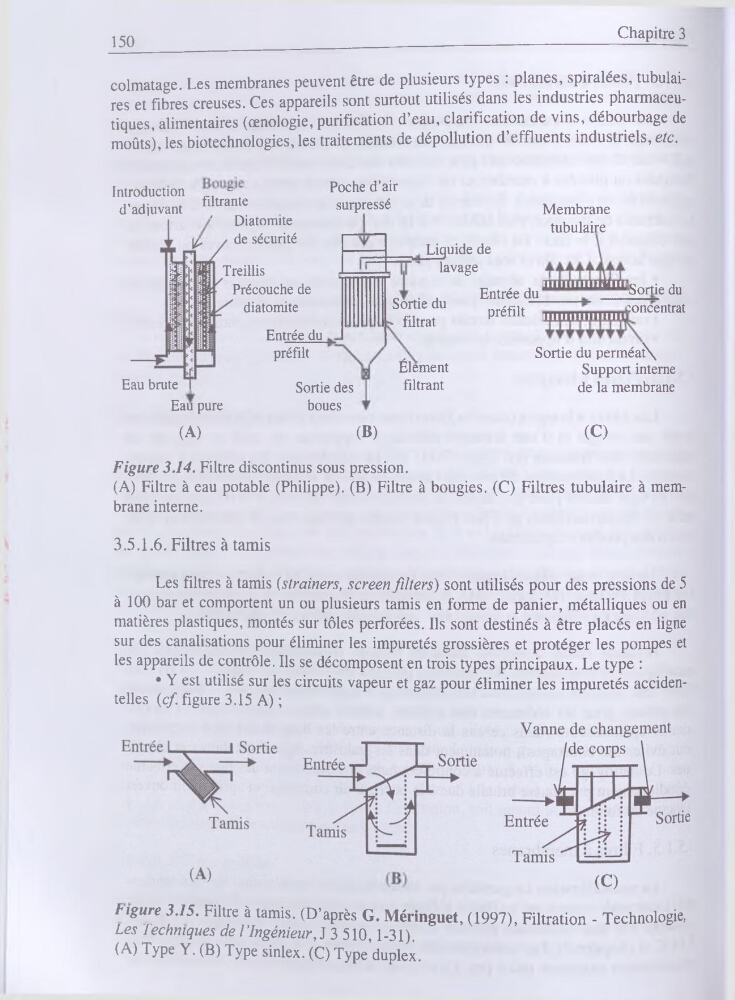

Figure 3.14. Filtre discontinus sous pression.
(A) Filtre à eau potable (Philippe). (B) Filtre à bougies. (C) Filtres tubulaire à membrane interne.
3.5.1.6. Filtres à tamis
Les filtres à tamis (strainers, screen filters') sont utilisés pour des pressions de 5
à 100 bar et comportent un ou plusieurs tamis en forme de panier, métalliques ou en
matières plastiques, montés sur tôles perforées. Ils sont destinés à être placés en ligne
sur des canalisations pour éliminer les impuretés grossières et protéger les pompes et
les appareils de contrôle. Ils se décomposent en trois types principaux. Le type :
• Y est utilisé sur les circuits vapeur et gaz pour éliminer les impuretés accidentelles (c/. figure 3.15 A) ;
(C)
Fzgwre 3.15. Filtre à tamis. (D’après G. Méringuet, (1997), Filtration - Technologie,
Les Techniques de l'Ingénieur, J 3 510,1-31).
(A) Type Y. (B) Type sinlex. (C) Type duplex.
