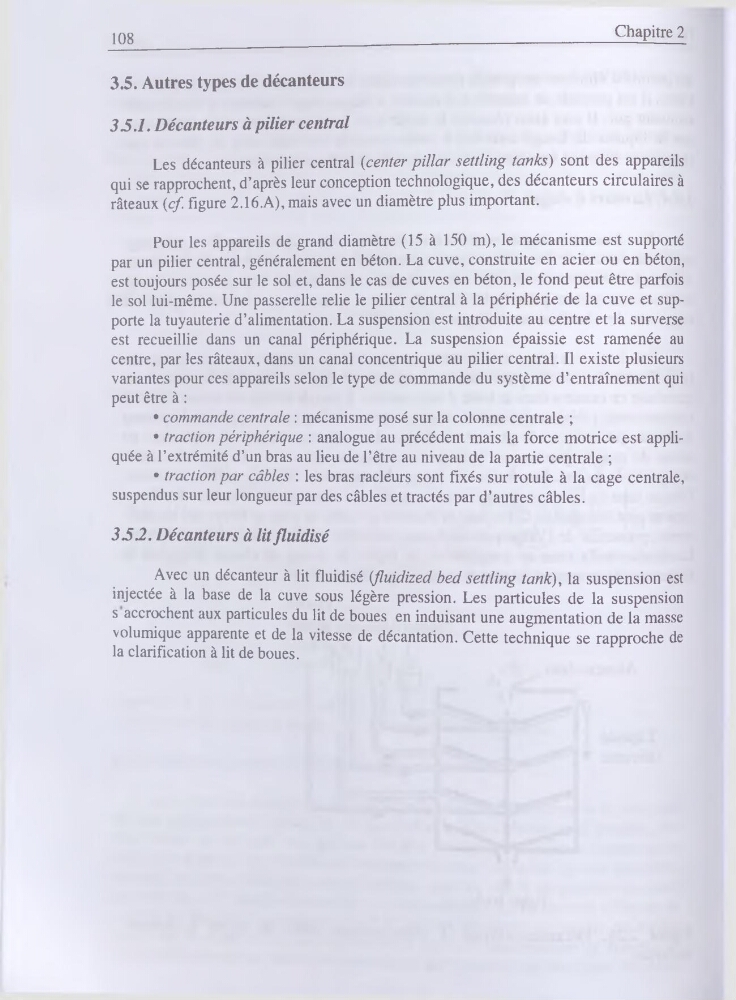

108
Chapitre 2
3.5. Autres types de décanteurs
35.1. Décanteurs à pilier central
Les décanteurs à pilier central (center pillar settling tanks} sont des appareils
qui se rapprochent, d’après leur conception technologique, des décanteurs circulaires à
râteaux (c/. figure 2.16.A), mais avec un diamètre plus important.
Pour les appareils de grand diamètre (15 à 150 m), le mécanisme est supporté
par un pilier central, généralement en béton. La cuve, construite en acier ou en béton,
est toujours posée sur le sol et, dans le cas de cuves en béton, le fond peut être parfois
le sol lui-même. Une passerelle relie le pilier central à la périphérie de la cuve et supporte la tuyauterie d’alimentation. La suspension est introduite au centre et la surverse
est recueillie dans un canal périphérique. La suspension épaissie est ramenée au
centre, par les râteaux, dans un canal concentrique au pilier central. Il existe plusieurs
variantes pour ces appareils selon le type de commande du système d’entraînement qui
peut être à :
• commande centrale : mécanisme posé sur la colonne centrale ;
• traction périphérique : analogue au précédent mais la force motrice est appliquée à l’extrémité d’un bras au lieu de l’être au niveau de la partie centrale ;
• traction par câbles : les bras racleurs sont fixés sur rotule à la cage centrale,
suspendus sur leur longueur par des câbles et tractés par d’autres câbles.
35.2. Décanteurs à lit fluidisé
Avec un décanteur à lit fluidisé (fluidized bed settling tank}, la suspension est
injectée à la base de la cuve sous légère pression. Les particules de la suspension
s accrochent aux particules du lit de boues en induisant une augmentation de la masse
volumique apparente et de la vitesse de décantation. Cette technique se rapproche de
la clarification à lit de boues.
