88
Chapitre 2
entre le sousverse et la surverse s’établira à la hauteur hb qui dépendra de Faire Si de
cette interface (cf. figure 2.9 A).
• Si l’on étrangle le débit de la sousverse (en fermant un peu la vanne) pour que
la concentration cs soit supérieure à cc, il faudra un certain temps de séjour des solides, correspondant au niveau h2, pour que les boues passent de la concentration cc à
la concentration c' . Le niveau de la séparation s’établira à la hauteur h J, qui dépendra
de Faire S2 de cette interface (c/ figure 2.9 B).
• En étranglant encore plus de débit de la sousverse, le temps de séjour nécessaire pour obtenir la concentration c" fera monter le niveau jusqu’à une certaine hauteur h2. La surface S3 correspondant à h2 sera plus grande que S2 (c/ figure 2.9 C).

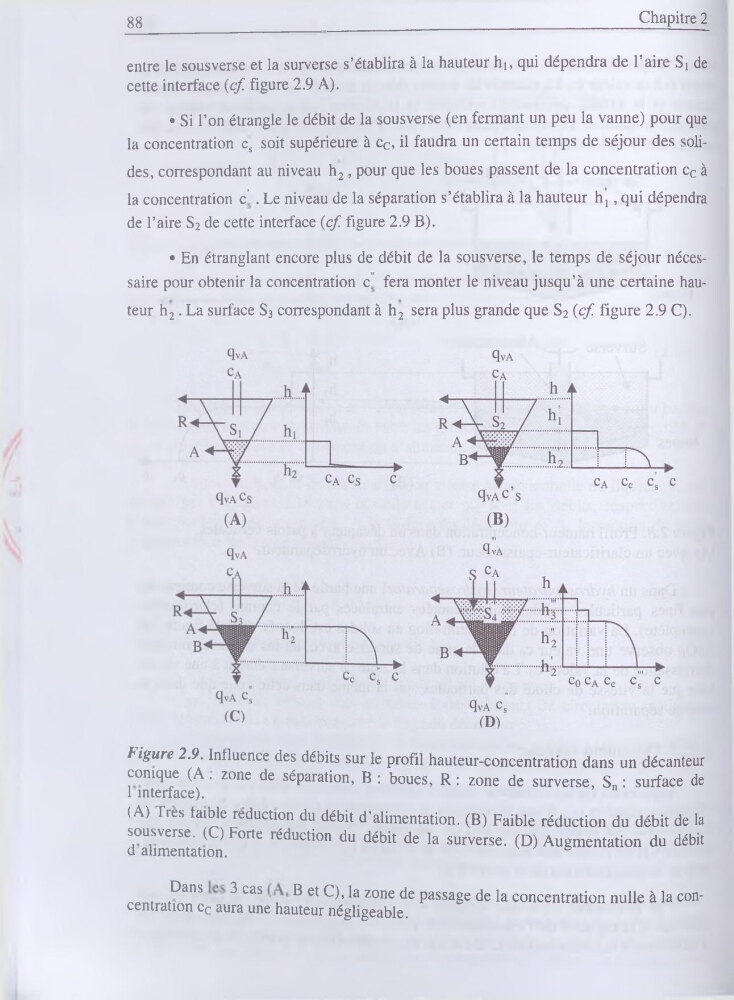

Figure 2.9. Influence des débits sur le profil hauteur-concentration dans un décanteur
conique (A. zone de séparation, B : boues, R : zone de surverse, Sn : surface de
1 interface).
( A) Très faible réduction du débit d’alimentation. (B) Faible réduction du débit de la
sousverse. (C) Forte léduction du débit de la surverse. (D) Augmentation du débit
d alimentation.
b
rpntrafDanS
3 CaS
B et C), la zone de passage de la concentration nulle à la concentration cc aura une hauteur négligeable.
