Décantation
87
boues en épaississement. Au niveau hi, la concentration passe très brusquement de la
valeur 0 à la valeur cc. La quantité de solides dans la zone de surverse (entre le débordement et le niveau des boues) est nulle et la dilution par conséquent infinie. En
pratique, la quantité de solides dans cette zone n’est pas tout à fait nulle du fait des
remous dus à l’alimentation.

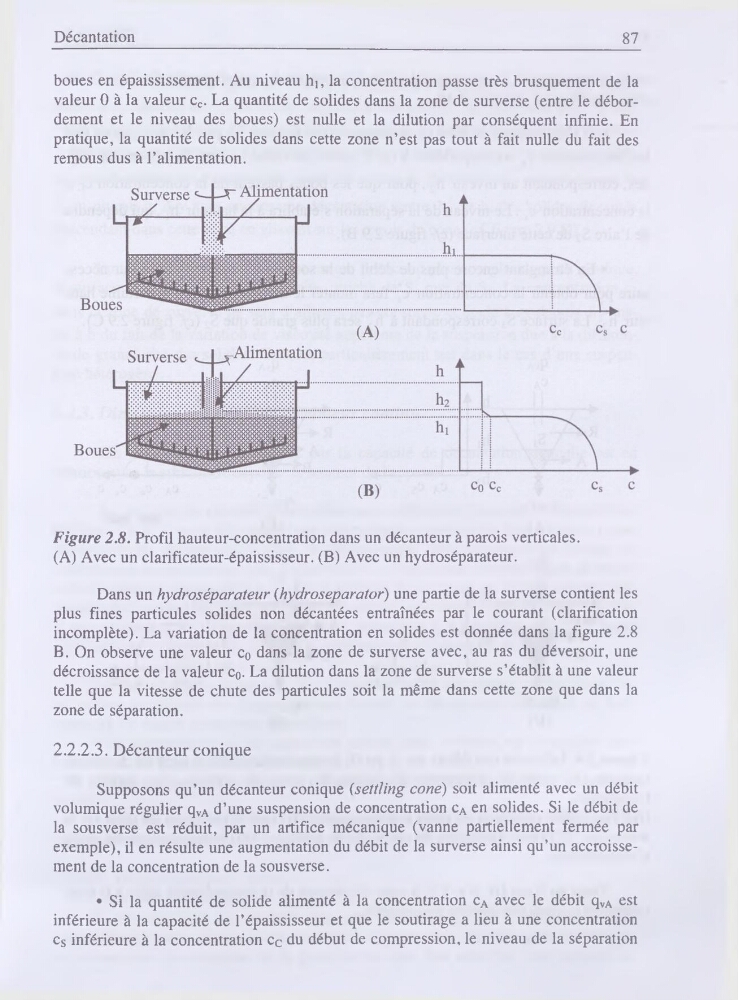

Figure 2.8. Profil hauteur-concentration dans un décanteur à parois verticales.
(A) Avec un clarificateur-épaississeur. (B) Avec un hydroséparateur.
Dans un hydroséparateur (hydroseparator) une partie de la surverse contient les
plus fines particules solides non décantées entraînées par le courant (clarification
incomplète). La variation de la concentration en solides est donnée dans la figure 2.8
B. On observe une valeur c0 dans la zone de surverse avec, au ras du déversoir, une
décroissance de la valeur c0. La dilution dans la zone de surverse s’établit à une valeur
telle que la vitesse de chute des particules soit la même dans cette zone que dans la
zone de séparation.
2.2.2.3. Décanteur conique
Supposons qu’un décanteur conique (settling cône) soit alimenté avec un débit
volumique régulier qVA d’une suspension de concentration cA en solides. Si le débit de
la sousverse est réduit, par un artifice mécanique (vanne partiellement fermée par
exemple), il en résulte une augmentation du débit de la surverse ainsi qu’un accroissement de la concentration de la sousverse.
• Si la quantité de solide alimenté à la concentration cA avec le débit qvA est
inférieure à la capacité de l’épaississeur et que le soutirage a lieu à une concentration
cs inférieure à la concentration cc du début de compression, le niveau de la séparation
