Décantation
85
Le décanteur continu est équipé souvent d’un dispositif d’agitation. Le rôle de
l'agitateur est de briser les floches (fils de dépôt), de donner de la compacité aux
boues, d'augmenter la quantité de solide déposé et de faciliter son élimination en
sousverse.

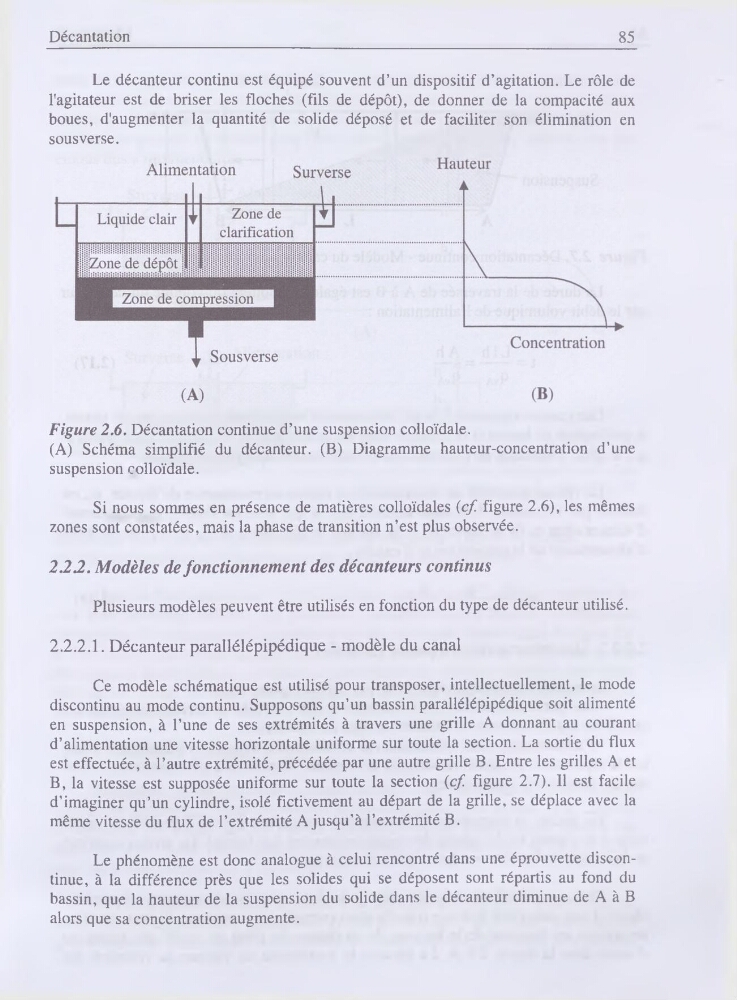

Figure 2.6. Décantation continue d’une suspension colloïdale.
(A) Schéma simplifié du décanteur. (B) Diagramme hauteur-concentration d’une
suspension colloïdale.
Si nous sommes en présence de matières colloïdales (cf. figure 2.6), les mêmes
zones sont constatées, mais la phase de transition n’est plus observée.
2.2.2. Modèles de fonctionnement des décanteurs continus
Plusieurs modèles peuvent être utilisés en fonction du type de décanteur utilisé.
2.2.2.1. Décanteur parallélépipédique - modèle du canal
Ce modèle schématique est utilisé pour transposer, intellectuellement, le mode
discontinu au mode continu. Supposons qu’un bassin parallélépipédique soit alimenté
en suspension, à l’une de ses extrémités à travers une grille A donnant au courant
d’alimentation une vitesse horizontale uniforme sur toute la section. La sortie du flux
est effectuée, à l’autre extrémité, précédée par une autre grille B. Entre les grilles A et
B, la vitesse est supposée uniforme sur toute la section (cf. figure 2.7). Il est facile
d’imaginer qu’un cylindre, isolé fictivement au départ de la grille, se déplace avec la
même vitesse du flux de l’extrémité A jusqu’à l’extrémité B.
Le phénomène est donc analogue à celui rencontré dans une éprouvette discontinue, à la différence près que les solides qui se déposent sont répartis au fond du
bassin, que la hauteur de la suspension du solide dans le décanteur diminue de A à B
alors que sa concentration augmente.
